Produktmerkmale
●Unterstützt Bitraten bis zu 25,78 Gbit/s
●Verfügt über einen Hot-Plug-fähigen SFP+-Footprint
●Ausgestattet mit einem 1310-nm-DFB-Laser und einer PIN-Fotodiode, die eine Übertragung von bis zu 10 km über SMF ermöglichen
●Entspricht den Spezifikationen SFP+ MSA und SFF-8472 und verfügt über eine Duplex-LC-Buchse
●RoHS-konform
●Wird mit einem einzigen +3,3-V-Netzteil betrieben
●Inklusive digitaler Diagnoseüberwachung in Echtzeit
●Temperaturbereich des Betriebsgehäuses: Standard 0 Grad bis +70 Grad
Anwendungen
● 25GBASE-LR
Produktdetails

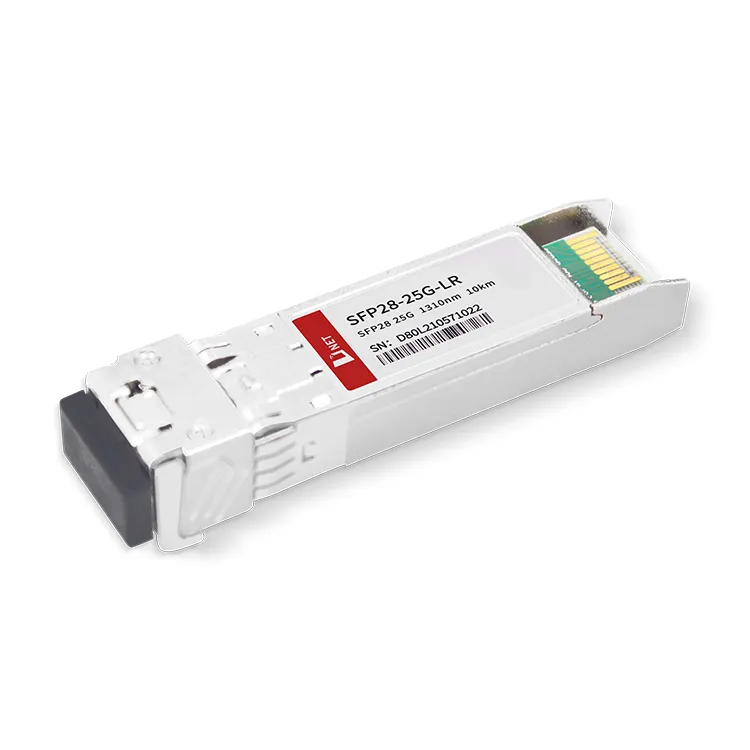

Bei den SFP28-Transceivern handelt es sich um leistungsstarke, kostengünstige Module, die eine Datenrate von 25,78 Gbit/s unterstützen und eine Übertragungsentfernung von 10 km über Single-Mode-Glasfaser (SMF) ermöglichen.
Diese Transceiver bestehen aus drei Schlüsselkomponenten: einem DFB-Lasersender, einer PIN-Fotodiode, die in einen Transimpedanz-Vorverstärker (TIA) integriert ist, und einer MCU-Steuereinheit. Alle Module entsprechen den Lasersicherheitsstandards der Klasse I.
Beliebte label: SFP28 25G LR 10KM-Transceivermodul, China SFP28 25G LR 10KM-Transceivermodulhersteller, Zulieferer, Fabrik, SFP28-25G-LRSFP28-DWDM-C21SFP28-25G-SRSFP28-CWDM-1270
Absolute Höchstbewertungen
|
Parameter |
Symbol |
Min |
Max |
Einheit |
|
Versorgungsspannung |
Vcc |
-0.5 |
4 |
V |
|
Lagertemperatur |
Ts |
-40 |
+85 |
Grad |
|
Betriebsfeuchtigkeit |
- |
5 |
85 |
% |
Empfohlene Betriebsbedingungen
|
Parameter |
Symbol |
Min |
Typisch |
Max |
Einheit |
|
Betriebsgehäusetemperatur |
Tc |
0 |
+70 |
Grad |
|
|
Stromversorgungsspannung |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Stromversorgungsstrom |
Smartcard |
400 |
Mutti |
||
|
Datenrate |
25.78 |
Gbit/s |
Optische und elektrische Eigenschaften
|
Parameter |
Symbol |
Min |
Typisch |
Max |
Einheit |
Notizen |
||
|
Sender |
||||||||
|
Mittenwellenlänge |
λc |
1270 |
1310 |
1350 |
Nm |
|||
|
Spektrale Breite (-20dB) |
Δλ |
1 |
Nm |
|||||
|
Nebenmodus-Unterdrückungsverhältnis |
SMSR |
30 |
- |
Db |
||||
|
Durchschnittliche Ausgangsleistung |
Paus |
-6 |
2 |
Dbm |
1 |
|||
|
Aussterbeverhältnis |
ÄH |
3.5 |
Db |
|||||
|
Dateneingabe-Schwingungsdifferential |
VIN |
180 |
850 |
Mv |
2 |
|||
|
Eingangsdifferenzimpedanz |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
TX deaktivieren |
Deaktivieren |
2.0 |
Vcc |
V |
||||
|
Aktivieren |
0 |
0.8 |
V |
|||||
|
TX-Fehler |
Fehler |
2.0 |
Vcc |
V |
||||
|
Normal |
0 |
0.8 |
V |
|||||
|
Empfänger |
||||||||
|
Mittenwellenlänge |
λc |
1260 |
1600 |
Nm |
||||
|
Empfängerempfindlichkeit |
-13.3 |
Dbm |
3,4 |
|||||
|
Überlastung des Empfängers |
2 |
Dbm |
3,4 |
|||||
|
LOS Assertion aufheben |
LOSD |
-15 |
Dbm |
|||||
|
LOS-Bestätigung |
LOSA |
-30 |
dBm |
|||||
|
LOS-Hysterese |
0.5 |
Db |
||||||
|
Datenausgabe-Swing-Differenz |
Vaus |
300 |
900 |
Mv |
5 |
|||
|
LOS |
Hoch |
2.0 |
Vcc |
V |
||||
|
Niedrig |
0.8 |
V |
||||||
Hinweise:
1. Die optische Leistung wird in SMF eingespeist.
2. PECL-Eingang, intern AC-gekoppelt und terminiert.
3. Gemessen mit einem PRBS 231-1-Testmuster bei 25,78 GPS, BER kleiner oder gleich 5×10-5.
4. Gemessen mit einem PRBS 231-1-Testmuster bei 10,3125 GPS, BER kleiner oder gleich 1×10-12.
Die Bits 110.3 und 118.3 steuern die Sperrmodi des internen Retimers oder CDR, der Standardwert ist „1“.
5. Intern AC-gekoppelt.
|
Bit 110.3 von A2h |
Bit 118.3 von A2h |
RX-Datenrate |
TX-Datenrate |
Status des RX CDR |
Status von TX CDR |
|
Hoch/1 |
Hoch/1 |
24.33G/25.78G |
24.33G/25.78G |
CDR-Auswahl |
CDR-Auswahl |
|
Hoch/1 |
Niedrig/0 |
24.33G/25.78G |
9.95G/10.31G |
CDR-Auswahl |
CDR-Bypass |
|
Niedrig/0 |
Hoch/1 |
9.95G/10.31G |
24.33G/25.78G |
CDR-Bypass |
CDR-Auswahl |
|
Niedrig/0 |
Niedrig/0 |
9.95G/10.31G |
9.95G/10.31G |
CDR-Bypass |
CDR-Bypass |
Bestellinformationen
|
Teilenummer |
Beschreibung |
|
SFP28-25G-LR |
25 Gbit/s SFP28-Transceiver, Single Mode, 10 km Reichweite |
Häufig gestellte Fragen
1. Kann man SFP+ in einen SFP28-Port stecken?
A: Ja, aber bei Anschluss an den SFP+-Transceiver kann dieser Port nur Internetgeschwindigkeiten von bis zu 10 Gbit/s unterstützen.
2. Was ist QSFP28 und SFP28?
A: Beide haben unterschiedliche Größen und Protokollstandards. Das SFP28-Modul ist so definiert, dass es eine Übertragungsrate von 25 GB für ein einzelnes Fahrzeug unterstützt, und das QSFP28 unterstützt vier 25-Gbit/s-Kanäle mit einer Gesamtdatenrate von 100 G
3. Welche Geschwindigkeit wird SFP28 unterstützt?
A: Das optische SFP 28-Modul verfügt über eine Übertragungsrate von 25 Gbit/s und verwendet einen LC-Anschluss.
