Produktdetails

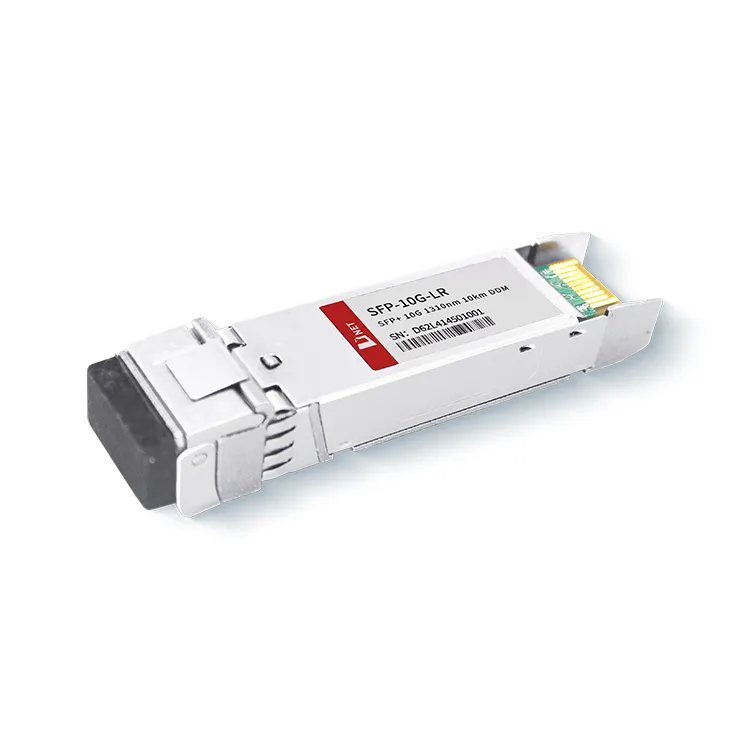

Das 10G LR 10KM-Modul von D-NET ist mit den Standards SFF-8431, SFF-8432 und IEEE 802.3ae 10GBASE-LR kompatibel. Es arbeitet mit einer Wellenlänge von 1310 nm, einer Frequenz, die üblicherweise in der optischen Fernkommunikation verwendet wird. Das Modul entspricht dem vollständig kompatiblen SFP-Formfaktor, bietet Hot-Plug-Fähigkeit, erleichtert die unkomplizierte Aufrüstung optischer Anschlüsse und sorgt für geringe elektromagnetische Interferenzen (EMI).
Beliebte label: SFP+ 10G LR 10 km-Transceivermodul, China SFP+ 10G LR 10 km-Transceivermodulhersteller, Zulieferer, Fabrik, Upgrade Pfad SFP+ Transceiver, überwachten Pfad SFP+ Transceiver, Interoperabilitätspfad SFP+ Transceiver, Missionskritisches Netzwerk SFP+ Transceiver, diagnostischer Pfad SFP+ Transceiver, Ersatznetzwerk SFP+ Transceiver
Absolute Höchstbewertungen
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
|
|
Lagertemperatur |
TS |
-40 |
+85 |
Grad |
||
|
Gehäusebetriebstemperatur |
Kommerziell |
TA |
0 |
70 |
Grad |
|
|
Industriell |
-40 |
+85 |
Grad |
|||
|
Maximale Versorgungsspannung |
Vcc |
-0.5 |
4 |
V |
||
|
Relative Luftfeuchtigkeit |
RH |
0 |
85 |
% |
||
Elektrische Eigenschaften
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
Notiz |
|
Versorgungsspannung |
Vcc |
3.135 |
3.465 |
V |
||
|
Versorgungsstrom |
Icc |
430 |
mA |
|||
|
Stromverbrauch |
P |
1.5 |
W |
|||
|
Senderbereich |
||||||
|
Eingangsdifferenzimpedanz |
RIn |
100 |
Ω |
1 |
||
|
Tx-Eingang Single-Ended-DC-Spannungstoleranz (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differenzeingangsspannungshub |
Vin, S |
180 |
700 |
mV |
2 |
|
|
Sendesperrspannung |
VD |
2 |
Vcc |
V |
3 |
|
|
Sendefreigabespannung |
VDE |
Vee |
Vee+0.8 |
V |
||
|
Empfängerbereich |
||||||
|
Single-Ended-Ausgangsspannungstoleranz |
V |
-0.3 |
4 |
V |
||
|
Rx-Ausgangsdifferenzspannung |
Vo |
300 |
850 |
mV |
||
|
Anstiegs- und Abfallzeit des Rx-Ausgangs |
Tr/Tf |
30 |
PS |
4 |
||
|
LOS-Fehler |
VLOS-Fehler |
2 |
VccGASTGEBER |
V |
5 |
|
|
LOS Normal |
VLOS-Norm |
Vee |
Vee+0.8 |
V |
5 |
|
Notiz
1. Der Widerstand endet bei 100 Ohm.
2. Direkt an den TX-Dateneingangspin anschließen. AC-Kopplung vom Pin zum Lasertreiber-IC.
3. LOS ist ein Open-Collector-Ausgang. Die 4,7 k-10kΩ sollten auf der Hostplatine geöffnet werden. Der Betrieb ist logisch 0 und der Signalverlust ist logisch 1. Die maximale Pull-up-Spannung beträgt 5,5 V.
4. Ultraschall mit OC-192 / SDH.
5. 10GBASE-LR/LW-Ethernet.
Optische Parameter
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
Notiz |
|
Senderbereich |
||||||
|
Mittenwellenlänge |
λt |
1290 |
1310 |
1330 |
nm |
|
|
spektrale Breite |
△λ |
1 |
nm |
|||
|
Durchschnittliche optische Leistung |
Pavg |
-8.2 |
0.5 |
dBm |
1 |
|
|
Optische Leistung OMA |
Poma |
-5.2 |
dBm |
|||
|
Laser ausgeschaltet |
Poff |
-30 |
dBm |
|||
|
Aussterbeverhältnis |
ER |
3.5 |
dB |
7 |
||
|
Aussterbeverhältnis |
ER |
6 |
dB |
6 |
||
|
Strafe für Senderstreuung |
TDP |
3.2 |
dB |
2 |
||
|
Relatives Intensitätsrauschen |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleranz der optischen Rückflussdämpfung |
20 |
dB |
||||
|
Empfängerbereich |
||||||
|
Mittenwellenlänge |
λr |
1260 |
1355 |
nm |
||
|
Empfängerempfindlichkeit |
Sen |
-14.5 |
dBm |
4,7 |
||
|
Empfängerempfindlichkeit |
Sen |
-14.5 |
dBm |
4,6 |
||
|
Gestresste Sensibilität (OMA) |
SenST |
-10.3 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-15 |
dBm |
|||
|
Los Hysterese |
LOSH |
0.5 |
dB |
|||
|
Überlast |
Sa |
0 |
dBm |
5 |
||
|
Reflexionsgrad des Empfängers |
Rrx |
-12 |
dB |
|||
Notiz
1. Stressempfänger-Testbedingungen gemäß IEEE802.3ae. Der CSRS-Test erfordert, dass die Host-Leiterplatten den SFF-8431-Standards entsprechen.
2. Die Empfängerüberlastung gemäß OMA und unter den schlechtesten integrierten Belastungsbedingungen.
3. Ultraschall mit OC-192 / SDH
4. 10GBASE-LR/LW-Ethernet
Bestellinformationen
|
Teilenummer |
Beschreibung |
|
SFP-10G-LR |
10G SFP+ LR 10KM-Transceivermodul, Hot-Plug-fähig, Duplex LC, +3,3 V, 1310 nm DFB-LD, Einzelmodus |
FAQ
1. Was ist 10G LR?
A: Das 10G LR 10KM-Modul von D-NET ist ein optisches Transceiver-Modul für serielle optische Kommunikationsanwendungen mit 10-Gb/s. Das SFP+-Modul ist kompatibel mit SFF-8431, SFF-8432 und IEEE 802.3ae 10GBASE-LR.
2. Ist 10GBASE-LR Singlemode oder Multimode?
A: Das 10G SFP+ LR 10KM-Transceivermodul von D-NET ist für die Fernübertragung geeignet, sodass die Singlemode-Faser hauptsächlich in 10 GBASE-LR SFP+ abgedeckt wird, die Übertragungsentfernung von 10GBASE-LR SFP kann bis zu 10 km betragen Singlemode-Faser
