Der optische Transceivermodul-Service von D-net
----
●Garantiedauer: Genießen Sie eine beruhigende dreijährige Garantie für Ihren Kauf.
●Kompatibilitätssicherung: Die D-NET-Expertise erstreckt sich auch auf Kompatibilitätsdienste und stellt sicher, dass sich unsere optischen Module nahtlos in Geräte führender Hersteller integrieren lassen.
●Auf Ihre Bedürfnisse zugeschnitten: Anpassung ist der Schlüssel bei D-NET. Wir bieten OEM-Anpassung an und auf Wunsch können Sie Ihre Produkte mit farbigen Logo-Etiketten personalisieren.
●Schnelle Lieferung: Erwarten Sie einen schnellen Service mit einer allgemeinen Lieferzeit von nur 3 Tagen.
●Kurier-Exzellenz: Vertrauen Sie auf unsere zuverlässigen und hochwertigen Kurierpartner, darunter SF, FedEx, DHL, UPS und andere, für umfassende Versandlösungen.
Merkmale
● Hot-Plug-fähig
● 147-nm-CWDM-EML-Sender, APD-Fotodetektor
● Die Übertragungsreichweite beträgt bis zu 80 km über die SMF-Verbindung
● 2-Drahtschnittstelle für Verwaltungsspezifikationen gemäß der digitalen Diagnoseüberwachungsschnittstelle SFF 8472
● RoHS-konform
Anwendungen
● 10GBASE-ZR/ZW-Ethernet
● Sonet OC-192/SDH
● 10G-Fibre-Channel
● CWDM-Netzwerke

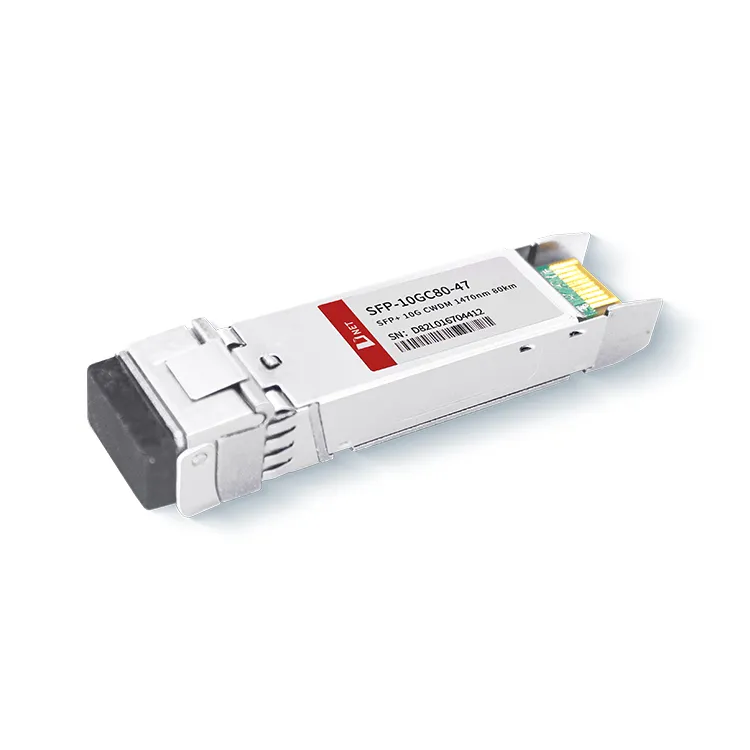

Produktdetails
Dieser optische Transceiver arbeitet mit einer Wellenlänge von 1470 nm speziell im CWDM-Spektrum und ermöglicht so ein effizientes Multiplexen und Demultiplexen von Signalen in CWDM-Systemen. Mit einer maximalen Übertragungsreichweite von 80 Kilometern eignet es sich gut für Kommunikationsnetzwerke mit großer Reichweite, bei denen eine größere Reichweite erforderlich ist.
Beliebte label: SFP+10G CWDM 1470 km 80 km, China SFP+10G CWDM 1470 km 80 km Hersteller, Lieferanten, Fabrik, SFP-10G-CWDM-1470-80, SFP-10G-CWDM-1270-10, SFP-10G-CWDM-1470-40
Absolute Höchstbewertungen
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
|
Lagertemperatur |
TS |
-40 |
+85 |
Grad |
|
|
Gehäusebetriebstemperatur |
TA |
0 |
70 |
Grad |
|
|
Maximale Versorgungsspannung |
Vcc |
-0.5 |
4 |
V |
|
|
Relative Luftfeuchtigkeit |
RH |
0 |
85 |
% |
Elektrische Eigenschaften
(TOP=0 bis 70Grad, VCC=3.135 bis 3,465 Volt)
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
Notiz |
|
Versorgungsspannung |
Vcc |
3.135 |
3.465 |
V |
|
Versorgungsstrom |
Icc |
600 |
mA |
|||
|
Stromverbrauch |
P |
2 |
W |
|||
|
Senderbereich |
||||||
|
Eingangsdifferenzimpedanz |
Rin |
100 |
Ω |
1 |
||
|
Tx-Eingang Single-Ended-Gleichspannung Toleranz (Ref. VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differenzeingangsspannungshub |
Vin, S |
180 |
700 |
mV |
2 |
|
|
Sendesperrspannung |
VD |
2 |
Vcc |
V |
3 |
|
|
Sendefreigabespannung |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Empfängerbereich |
||||||
|
Single-Ended-Ausgangsspannungstoleranz |
V |
-0.3 |
4 |
V |
||
|
Rx-Ausgangsdifferenzspannung |
Vo |
300 |
850 |
mV |
||
|
Anstiegs- und Abfallzeit des Rx-Ausgangs |
Tr/Tf |
30 |
PS |
4 |
||
|
LOS-Fehler |
VLOS-Fehler |
2 |
VccHOST |
V |
5 |
|
|
LOS Normal |
VLOS-Norm |
Vee |
Vee+0.8 |
V |
5 |
|
Notiz
1.Es ist direkt mit den TX-Dateneingangspins verbunden, mit AC-Kopplung von den Pins in den Lasertreiber-IC.
2.Der LOS ist als Open-Collector-Ausgang konfiguriert. Es sollte mit einem Widerstand im Bereich von 4,7 kΩ bis 10kΩ auf der Hostplatine hochgezogen werden. Im Normalbetrieb gibt er eine logische 0 aus; Bei Signalverlust wird eine Logik ausgegeben
3. Die maximal tolerierbare Pull-up-Spannung beträgt 5,5 V.
Optische Parameter
(TOP=0 bis 70 Grad, VCC=3.135 bis 3,465 Volt)
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
Notiz |
|
Senderbereich |
||||||
|
Mittenwellenlänge |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
spektrale Breite |
Δλ |
1 |
nm |
|||
|
Durchschnittliche optische Leistung |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Laser ausgeschaltet |
Poff |
-30 |
dBm |
|||
|
Aussterbeverhältnis |
ER |
8.2 |
dB |
|||
|
Strafe für Senderstreuung |
TDP |
3.0 |
dB |
2 |
||
|
Relatives Intensitätsrauschen |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleranz der optischen Rückflussdämpfung |
20 |
dB |
||||
|
Empfängerbereich |
||||||
|
Mittenwellenlänge |
λr |
1260 |
1620 |
nm |
||
|
Empfängerempfindlichkeit (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Gestresste Sensibilität (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los Hysterese |
LOSH |
0.5 |
dB |
|||
|
Überlast |
Sa |
-7 |
dBm |
5 |
||
|
Reflexionsgrad des Empfängers |
Rrx |
-12 |
dB |
Notiz
1. Die Angaben zur durchschnittlichen Leistung dienen nur der Information gemäß IEEE802.3ae.
2. 12 dB Reflexion.
3. Bedingungen für belastete Empfängertests gemäß IEEE802.3ae. CSRS-Tests erfordern, dass das Host-Board SFF-8431-kompatibel ist.
4. Überlastung des Empfängers gemäß OMA und im schlimmsten Gesamtbelastungszustand.
Bestellinformationen
|
Teilenummer |
Beschreibung |
|
SFP-10GC80-C60 |
10 Gbit/s 80 km CWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3,3 V, 1470 nm, CWDM EML und APD, Einzelmodus |
FAQ
1. Wofür werden 10G SFP+-Ports verwendet?
A: 10G SFP+ überträgt normalerweise optisch bei 850 nm, 1310 nm, 1550 nm, CWDM, DWDM; SONET/SDH für 10 Gbit/s, Fibre Channel, Gigabit Ethernet, 10 Gigabit Ethernet und andere Anwendungen, einschließlich DWDM-Links.
2. Kann ich SFP+-Transceiver in SFP28-Ports verwenden?
A: SFP+-Transceiver (10 Gigabit Ethernet) können nicht direkt in SFP28-Ports (25 Gigabit Ethernet) verwendet werden. Obwohl sowohl SFP+- als auch SFP28-Module denselben Formfaktor verwenden, arbeiten sie mit unterschiedlichen Geschwindigkeiten. SFP+-Module unterstützen Datenraten bis zu 10 Gbit/s, während SFP28-Module Datenraten bis zu 25 Gbit/s unterstützen. Darüber hinaus sind SFP28-Ports so konzipiert, dass sie höhere Leistungsstufen unterstützen, die für den 25-Gbit/s-Betrieb erforderlich sind. Daher ist die Verwendung eines SFP+-Transceivers in einem SFP28-Port nicht kompatibel und funktioniert nicht.
