Merkmale
● 10-GHz-ITU-Gitter, C-Band
● DWDM-EML-Sender, APD-Fotodetektor
● SMF-Verbindungsübertragungsentfernung bis zu 80 km
● Mit einer konformen digitalen Diagnoseüberwachungsschnittstelle SFF 8472
● Stromverbrauch<1.5W
● RoHS-konform
Anwendungen
● 10GBASE-ZR/ZW-Ethernet
● Sonet OC-192/SDH
● 10G-Fibre-Channel
● DWDM-Netzwerke
Produktdetails

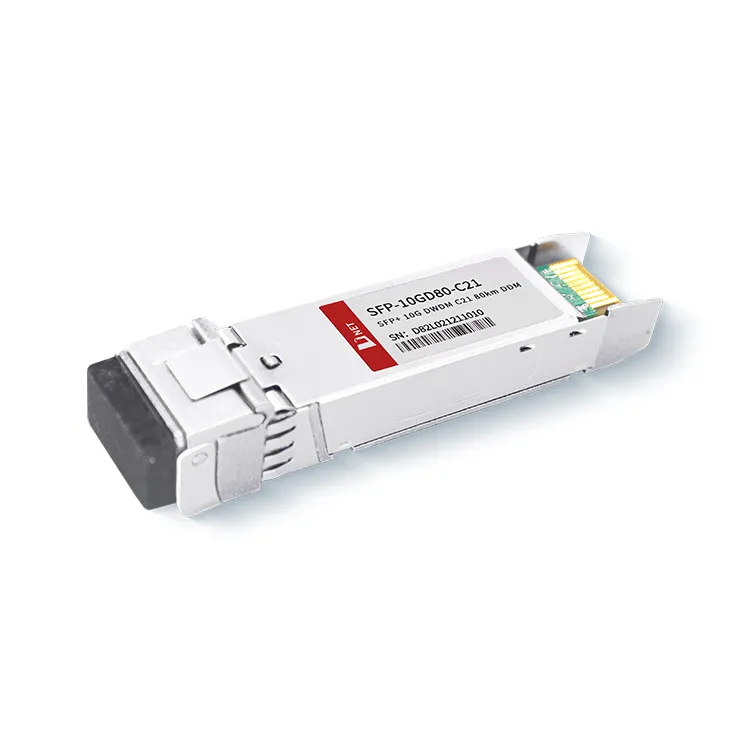

Der SFP-10GD80-C21 ist für serielle optische Kommunikationsanwendungen mit 10 Gbit/s konzipiert, bei denen er einen seriellen elektrischen Datenstrom mit 10 Gbit/s in ein entsprechendes optisches Ausgangssignal mit 10 Gbit/s umwandelt und umgekehrt. Umwandlung eines optischen 10-Gbit/s-Eingangssignals zurück in einen seriellen elektrischen Datenstrom mit 10 Gbit/s. Es verwendet einen DWDM-EML-Sender (Electro-Absorption Modulated Laser) und einen APD-Fotodetektor (Avalanche Photo-Diode). Die Verwendung eines Metallgehäuses minimiert elektromagnetische Störungen und das Produkt entspricht den RoHS-Standards.
Beliebte label: SFP+10G DWDM C21 80km, China SFP+10G DWDM C21 80km Hersteller, Lieferanten, Fabrik, Kabel für Medienspieler, 40G Telecom Transceiver, Optisches Netzwerkgerät, Kabel für Kurzstreckenübertragung, Kabel für virtuelle Maschinen, DAC-Breakout-Kabel für die Produktion von Audioobjektbasierten Produktion auf der basierten Produktion
Absolute Höchstbewertungen
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
|
Lagertemperatur |
TS |
-40 |
+85 |
Grad |
|
|
Gehäusebetriebstemperatur |
TA |
0 |
70 |
Grad |
|
|
Maximale Versorgungsspannung |
Vcc |
-0.5 |
4 |
V |
|
|
Relative Luftfeuchtigkeit |
RH |
0 |
85 |
% |
Elektrische Eigenschaften
(TOP=0 bis 70Grad, VCC=3.135 bis 3,465 Volt)
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
Notiz |
|
Versorgungsspannung |
Vcc |
3.135 |
3.465 |
V |
||
|
Versorgungsstrom |
Icc |
450 |
mA |
|||
|
Stromverbrauch |
P |
1.5 |
W |
|||
|
Senderbereich |
||||||
|
Eingangsdifferenzimpedanz |
RIn |
100 |
Ω |
1 |
||
|
Tx-Eingang Single-Ended-DC-Spannungstoleranz (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differenzeingangsspannungshub |
Vin, S |
180 |
700 |
mV |
2 |
|
|
Sendesperrspannung |
VD |
2 |
Vcc |
V |
3 |
|
|
Sendefreigabespannung |
VDE |
Vee |
Vee+0.8 |
V |
||
|
Empfängerbereich |
||||||
|
Single-Ended-Ausgangsspannungstoleranz |
V |
-0.3 |
4 |
V |
||
|
Rx-Ausgangsdifferenzspannung |
Vo |
300 |
850 |
mV |
||
|
Anstiegs- und Abfallzeit des Rx-Ausgangs |
Tr/Tf |
30 |
PS |
4 |
||
|
LOS-Fehler |
VLOS-Fehler |
2 |
VccGASTGEBER |
V |
5 |
|
|
LOS Normal |
VLOS-Norm |
Vee |
Vee+0.8 |
V |
5 |
|
Notiz
1. Direkt an die TX-Dateneingangspins angeschlossen. AC-Kopplung von Pins in den Lasertreiber-IC.
2. 20%-80%
3. In 100 Ohm Differentialabschluss.
4. LOS ist ein Open-Collector-Ausgang. Sollte mit 4,7k – 10kΩ auf der Hostplatine hochgezogen werden. Der Normalbetrieb ist logisch 0; Signalverlust ist logisch 1. Die maximale Pull-up-Spannung beträgt 5,5 V.
Optische Parameter
(TOP=0 bis 70Grad, VCC=3.135 bis 3,465 Volt)
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
Notiz |
|
Senderbereich |
||||||
|
Optische Wellenlänge – Lebensende |
λ |
X-100 |
X |
X+100 |
Uhr |
|
|
Optische Wellenlänge – Beginn des Lebens |
λ |
X-25 |
X |
X+25 |
Uhr |
|
|
Durchschnittliche optische Leistung |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Laser ausgeschaltet |
Poff |
-30 |
dBm |
|||
|
Aussterbeverhältnis |
ER |
8.2 |
dB |
|||
|
Strafe für Senderstreuung |
TDP |
3.0 |
dB |
2 |
||
|
Relatives Intensitätsrauschen |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleranz der optischen Rückflussdämpfung |
20 |
dB |
||||
|
Empfängerbereich |
||||||
|
Mittenwellenlänge |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los Hysterese |
LOSH |
0.5 |
dB |
|||
|
Überlast |
Sa |
-7 |
dBm |
5 |
||
|
Reflexionsgrad des Empfängers |
Rrx |
-12 |
dB |
|||
Notiz
1. 12 dB Reflexion.
2. Bedingungen für belastete Empfängertests gemäß IEEE802.3ae. CSRS-Tests erfordern, dass das Host-Board SFF-8431-kompatibel ist.
3. Überlastung des Empfängers gemäß OMA und im schlimmsten Gesamtbelastungszustand.
Bestellinformationen
|
Teilenummer |
Beschreibung |
|
SFP-10GD80-C21 |
10 Gbit/s 80 km DWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3,3 V, 100 GHz, DWDM EML und APD, Einzelmodus |
FAQ
1. Was ist 10G DWDM 80 km?
A: 10G DWDM 80km bezieht sich auf eine Art optischer Kommunikationstechnologie, die die Übertragung von Daten mit einer Rate von 10G über eine Entfernung von 80 km mithilfe von DWDM ermöglicht. DWDM ist eine Technik, die es ermöglicht, mehrere optische Signale, die jeweils auf einer anderen Wellenlänge übertragen werden, zu kombinieren und über eine einzige optische Faser zu übertragen. Dies ermöglicht eine effiziente Nutzung der verfügbaren Bandbreite und erhöht die Kapazität des Glasfasernetzes.
2. Was ist der Unterschied zwischen CWDM und DWDM SFP?
A: Der Wellenlängenbereich von CWDM SFP beträgt 1270-1610 nm. Die maximale Übertragungsentfernung beträgt 120 km. Allerdings hat DWDM SFP eine maximale Wellenlänge von 1620 nm und eine maximale Übertragungsentfernung von 200 km.
