Merkmale
● Entspricht IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Spezifikationen gemäß SFF-8074i und
SFF-8472, Revision 9.5
● Digitales Diagnosemonitoring verfügbar
● Ungekühlter 1310 nm Fabry-Perot (FP)-Laser
● Bis zu 1,25 Gb/s bidirektionale Datenverbindungen
● Duplex LC-Anschluss kompatibel
● Einzelne +3,3-V-Gleichstromversorgung
● Hot-Plug-fähiger SFP-Footprint
● Lasersicherheitszertifikat Klasse 1
● Betriebstemperatur Optionen
-(Kommerziell) -10oC bis +70oC
-(Erweitert) -10oC bis +85oC
-(Industriell) -40oC bis +85oC
● Bis zu 10 km auf 9/125 µm SMF
● RoHS-konform
Anwendungen
● 1,25 Gb/s Ethernet 1000Base-LX
● 1,0625 Gb/s Glasfaserkanal
● Enterprise-Router
Produktdetails

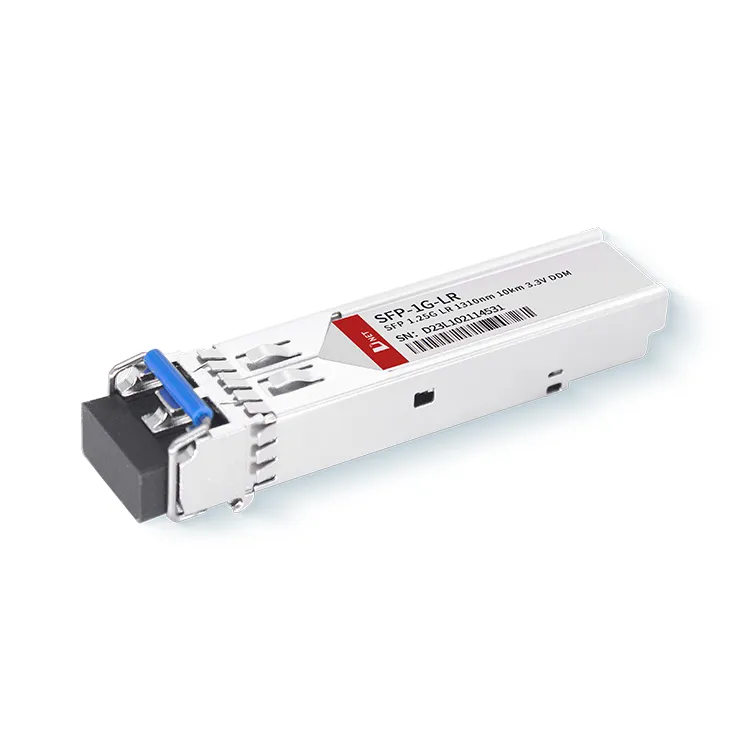

Das optische 1,25G 1310nm 10km SFP-Modul ist eine vielseitige und zuverlässige Lösung für optische Kommunikationsnetzwerke und bietet Hochgeschwindigkeitsdatenübertragung über lange Distanzen mit hervorragender Signalqualität und Stabilität. Es ist kompatibel mit IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX und Fibre Channel FC- PI-2 Rev.8.0.
Beliebte label: SFP 1G 1000base LR 10km 1310nm, China SFP 1G 1000base LR 10km 1310nm Hersteller, Lieferanten, Fabrik, SFP-Transceiver in Industriequalität
absolut beste Bewertungen
Belastungen, die die absoluten Maximalwerte überschreiten, können das Gerät dauerhaft beschädigen. Dies sind nur absolute Belastungswerte. Unter diesen oder anderen Bedingungen, die über die in den Betriebsabschnitten des Datenblatts angegebenen Bedingungen hinausgehen, ist der einwandfreie Betrieb des Geräts nicht gewährleistet. Eine längere Belastung mit absoluten Maximalwerten kann die Zuverlässigkeit des Geräts beeinträchtigen.
|
Parameter |
Symbol |
MindestMaximal |
MaxMaximal |
Einheit |
|
Lagertemperatur |
TS |
-40 |
85 |
oC |
|
Relative Luftfeuchtigkeit |
ABSCHNITT HR-V |
5 |
95 |
% |
|
Versorgungsspannung |
VCC |
-0.5 |
4.0 |
V |
Empfohlene Betriebsbedingungen
|
Parameter |
Symbol |
Mindest |
Typ |
Max |
Einheit |
|
|
Betriebsgehäusetemperatur |
DNET-03S10-31 |
TC |
-10 |
25 |
70 |
oC |
|
DNET-03S10-31Ich |
TC |
-40 |
25 |
85 |
oC |
|
|
Versorgungsspannung |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
Datenrate |
- |
- |
1.25 1.0625 |
- |
Gbit/s |
|
Elektrische Eigenschaften des Transceivers
|
Parameter |
Symbol |
Minimum |
Typisch |
Maximal |
Einheit |
Anmerkungen |
|
Modulversorgungsstrom |
ICC |
- |
- |
220 |
Mutti |
- |
|
Differenzialeingang des Senders Spannung (TD +/-) |
- |
300 |
- |
2200 |
MvP-P |
1 |
|
Differenzielle Ausgangsspannung des Empfängers (RD +/-) |
- |
600 |
- |
1200 |
MvP-P |
2 |
|
Niedriggeschwindigkeitsausgang: Senderfehler (TX_FAULT) / Signalverlust (LOS) |
VOH |
2.0 |
- |
Vcc |
V |
3 |
|
BD |
0 |
- |
0.8 |
V |
- |
|
|
Niedrige Ausgangsgeschwindigkeit: Sender deaktivieren (TX_DISABLE), MOD_DEF 1, MOD_DEF 2 |
VIH |
2.0 |
- |
Vcc |
V |
4 |
|
VIL |
0 |
- |
0.8 |
V |
- |
Anmerkungen
1. Intern AC-gekoppelt und auf 100 Ω Differenzlast abgeschlossen.
2. Intern AC-gekoppelt, erfordert jedoch eine 100-Ω-Differentialterminierung oder einen internen Serialisierer/Deserialisierer.
3. Extern mit einem 4,7KΩ-10KΩ-Widerstand auf der Hostplatine zu VCCT,R hochgezogen.
4. Mod_Def1 und Mod_Def2 müssen extern mit einem 4,7KΩ-10KΩ Widerstand auf der Hostplatine auf V hochgezogen werden.CCT,R.
Optische Eigenschaften des Senders
|
Parameter |
Symbol |
Minimum |
Typisch |
Maximal |
Einheit |
Anmerkungen |
|
Starten Sie Optical Power |
Po |
-9 |
-6 |
-3 |
Dbm |
- |
|
Mittlerer Wellenlängenbereich |
λc |
1270 |
1310 |
1355 |
nm |
- |
|
Aussterberate |
EX |
9 |
- |
- |
Db |
- |
|
Spektrale Breite (RMS) |
Δλ |
- |
- |
4 |
Nm |
- |
|
Gesamtjitter |
TJ |
- |
- |
266 |
PS |
- |
|
Streuungsstrafe |
- |
- |
- |
1 |
dB |
- |
|
Optische Anstiegs-/Abfallzeit |
Terheben/Tfallen |
- |
- |
260 |
PS |
- |
|
Pout @TX-Disable bestätigt |
Paus |
- |
- |
-45 |
Dbm |
- |
Bestellinformationen
|
Artikelnummer |
Beschreibung |
|
SFP-1G-10KM |
1,25 Gb/s Singlemode-SFP-Transceiver 1000BASE-LX |
Produktbeschreibung
1. Welches Band ist 1310 nm?
A: Es gehört zum „O-Band“ und verwendet den Faserwellenlängenbereich von 1260–1360 nm, 1310 nm Diodenlaser.
2. Wie weit kann 1G LX SFP gehen?
A: 1,25 Gb/s Single-Mode-SFP-Transceiver 1000BASE-LX, ein standardmäßiges 1310 nm LX SFP-optisches Modul und die Übertragungsdistanz kann bis zu 10 km betragen. Es arbeitet mit einer Datenrate von 1,25 Gbps.
3. Was bedeutet LX auf SFP?
A: LX steht für Fernübertragung und arbeitet bei {{0}}nm (normalerweise 1310nm), es entspricht IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX und Fibre Channel FC- PI-2 Rev.8.0.
