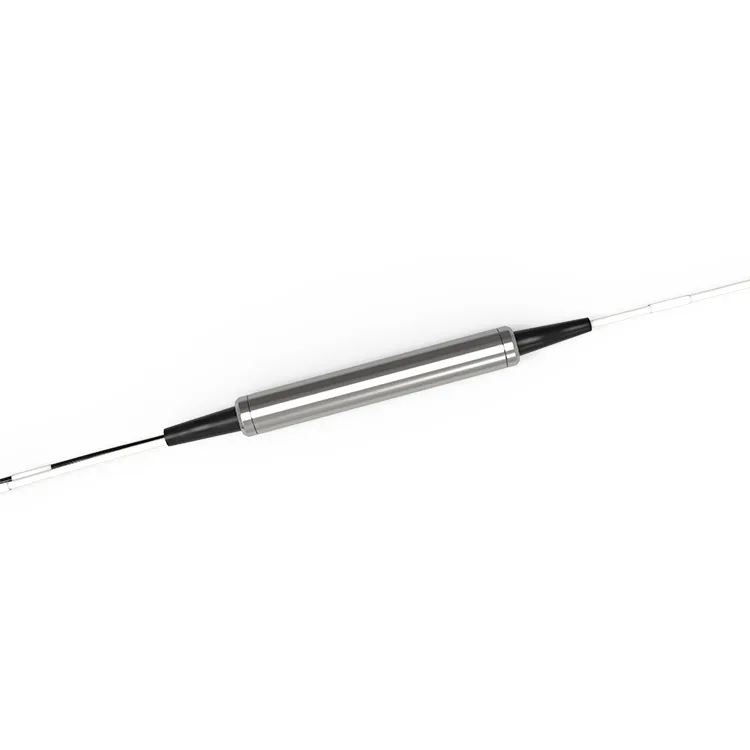

OTDR-Filter 1625 nm FWDM-Komponente

Die OTDR FWDM 1625-Komponente von D-NET nutzt die TFF-Technologie (Thin Film Filter) mit geringer Einfügungsdämpfung und ausgezeichneter Zuverlässigkeit und Stabilität. OTDR 1625-Filter eignen sich für das Glasfaserkabelleitungsüberwachungssystem OTDR.

Anfrage senden

Beschreibung

Technische Parameter

Produktbeschreibung

OTDR (Optical Time Domain Reflectometer) ist eine Technologie zur Erkennung von Signalreflexionen und -verlusten in Glasfaser-Kommunikationsverbindungen. Das FWDM OTDR 1625 nm ist eine Filterkomponente, die zum Herausfiltern optischer Signale mit einer Wellenlänge von nicht 1625 nm verwendet wird und für die FWDM-Technologie geeignet ist, eine Technologie, die optische Signale mit mehreren Wellenlängen in einer einzigen Faser übertragen kann. Durch den Einsatz der OTDR FWDM 1625-Komponente können wir beim Testen Signale anderer Wellenlängen herausfiltern und uns nur auf Signale der Zielwellenlänge konzentrieren, wodurch die Messgenauigkeit und -präzision verbessert wird.

Anwendungen

● Optische Verstärker
● CATV
● OTDR

Beliebte label: OTDR-Filter 1625 nm FWDM-Komponente, China OTDR-Filter 1625 nm FWDM-Komponente Hersteller, Lieferanten, Fabrik, Avalanche -Fotodioden, Fixe Brennweite Linsen, Optische Empfänger, Phototransistoren, Teleobjektiv, Zoomlinsen

Produktspezifikationen

Wellenlänge	TX1625 RX1310/1490/1550nm	Technologie	TFF (Dünnschichtfilter)
Passband	1600–1670 nm	Spiegelung	1260~1580
Welligkeit im Durchlassbereich	Kleiner oder gleich 0,30 dB	IL @ Durchlassband	Kleiner oder gleich 0,60 dB
Reflexionsbandwelligkeit	Kleiner oder gleich 0,20 dB	IL @ Reflexion	Kleiner oder gleich 0,40 dB
Übertragungsisolation (adj. Kanal)	Größer oder gleich 30 dB	Übertragungsisolation (nicht-adj. Kanal)	Größer oder gleich 50 dB
Reflexionsisolation	Größer oder gleich 15 dB	Polarisationsabhängiger Verlust	Kleiner oder gleich 0,1 dB
Polarisationsmodendispersion	Kleiner oder gleich 0,2ps	Thermische Stabilität	Kleiner oder gleich 0.005N
Richtwirkung	Größer oder gleich 50 dB	Rückflussverlust	Größer oder gleich 45 dB
Optische Belastbarkeit	Weniger als oder gleich 500 mW	Temperatur	Betrieb -40 bis 85 Grad Lagerung -40 bis 85 Grad
Fasertyp	SMF-28e	Paketabmessungen	Stahl ∮5,5 x L34mm ABS 90 * 20 * 10 nm

Notiz.
1) Alle Spezifikationen basieren auf Geräten ohne Anschlüsse und sind für Wellenlänge, Polarisation und Temperatur garantiert.
2) PMD- und chromatische Dispersionswerte sind konstruktionsbedingt garantiert.
3) Die Spezifikationen können ohne vorherige Ankündigung geändert werden

Bestellinformationen

FW	- Paket	-Steckertyp	U/A	-1625	-Fasertyp	-Faserlänge
	S: Stahl	0: Kein Connector	U: UPC		9: 0,9-mm-Faser	005: 0.5+/-0.1m
	B: ABS-KASTEN	1: LC	A: Schützenpanzer		20:2,0 mm	01: 1.0+/-0.1m
	Andere	2: SC			30:2,0 mm	andere
		3: FC			Andere
		4: Andere

Häufig gestellte Fragen

F: Welche Funktion hat ein FWDM OTDR 1625 nm?

A: Die Funktion eines OTDR 1625-Filters besteht darin, die Übertragung mehrerer optischer Signale über ein einziges Glasfaserkabel zu ermöglichen und so die Effizienz und Geschwindigkeit der Datenübertragung in einem Netzwerk zu erhöhen.

F: Was ist ein OTDR und wie funktioniert es?

A: Ein OTDR (Optical Time Domain Reflectometer) ist ein Gerät, das optische Impulse verwendet, um die Länge, Dämpfung und Verlusteigenschaften eines Glasfaserkabels zu messen. Es sendet einen leistungsstarken Laserimpuls in die Faser und misst dann das reflektierte Licht, um den Zustand des Kabels zu bestimmen.
