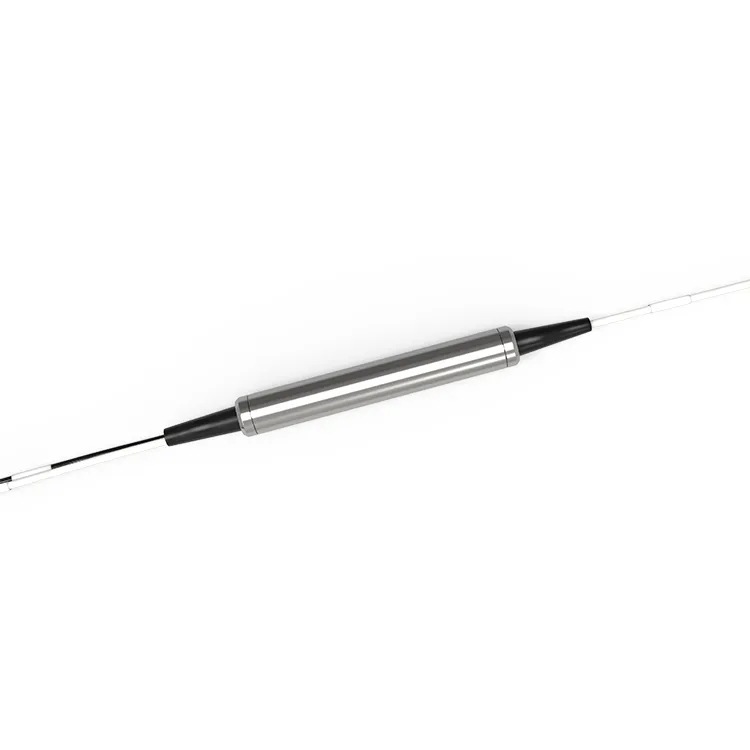

FWDM-Filter TX1550 RX1310 1490 Passive Komponente

Das FWDM ist eine entscheidende Komponente in optischen Kommunikationssystemen wie Fiber-to-the-Home (FTTH) und Telekommunikationsnetzen. Es ermöglicht eine effiziente Datenübertragung über größere Entfernungen mit minimaler Signalverschlechterung. Das TX-Signal bei 1550 nm wird aufgrund seiner geringeren Dämpfungsrate im Vergleich zu kürzeren Wellenlängen häufig für die Glasfaserkommunikation über große Entfernungen verwendet. Die RX-Signale bei 1310 nm und 1490 nm werden hingegen üblicherweise in passiven optischen Netzwerken (PONs) für die Kurz- bis Mittelstreckenübertragung verwendet.

Anfrage senden

Beschreibung

Technische Parameter

Produktbeschreibung

Die passive Komponente FWDM Filter TX1550 RX1310 1490 ist eine hocheffiziente und zuverlässige optische Kommunikationskomponente, die zum Trennen und Kombinieren von Wellenlängen mit unterschiedlichen Leistungspegeln entwickelt wurde. Durch die Anwendung der optischen Aufteilungstechnologie werden Signale zur Übertragung in verschiedene Wellenlängen aufgeteilt, wodurch die Kommunikationseffizienz verbessert und eine stabilere Datenübertragung gewährleistet wird. Dadurch wird die Gesamtleistung des optischen Kommunikationssystems deutlich gesteigert. Es findet umfangreiche Verwendung in optischen Verstärkern und CATV-Anwendungen.

Beliebte label: Fwdm-Filter tx1550 rx1310 1490 passive Komponente, China fwdm-Filter tx1550 rx1310 1490 Hersteller, Zulieferer, Fabrik für passive Komponenten, Avalanche -Fotodioden, Fischaugenlinsen, Optische Komponenten für optischen Chitosan, Optische Empfänger, Phototransistoren, Weitwinkellinsen

Produktspezifikationen

Wellenlänge	TX1550 RX1310/1490 nm	Technologie	TFF (Dünnschichtfilter)
Passband	1540–1650 nm	Spiegelung	1260~1360&1480~1500
Welligkeit im Durchlassbereich	Kleiner oder gleich 0,30 dB	IL @ Passband	Kleiner oder gleich 0,60 dB
Reflexionsbandwelligkeit	Kleiner oder gleich 0,20 dB	IL @ Reflexion	Kleiner oder gleich 0,40 dB
Übertragungsisolation (adj. Kanal)	Größer oder gleich 30 dB	Übertragungsisolation (nicht-adj. Kanal)	Größer oder gleich 50 dB
Reflexionsisolation	Größer oder gleich 15 dB	Polarisationsabhängiger Verlust	Kleiner oder gleich 0,1 dB
Polarisationsmodendispersion	Kleiner oder gleich 0,2ps	Thermische Stabilität	Kleiner oder gleich 0.005N
Richtwirkung	Größer oder gleich 50 dB	Rückflussverlust	Größer oder gleich 45 dB
Optische Belastbarkeit	Weniger als oder gleich 500 mW	Temperatur	Betrieb -40 bis 85 Grad Lagerung -40 bis 85 Grad
Fasertyp	SMF-28e	Paketabmessungen	Stahl ∮5,5 x L34mm ABS 902010nm

Notiz.
1) Alle Spezifikationen basieren auf Geräten ohne Anschlüsse und sind für Wellenlänge, Polarisation und Temperatur garantiert.
2) PMD- und chromatische Dispersionswerte sind konstruktionsbedingt garantiert.
3) Technische Daten können ohne Vorankündigung geändert werden.

Bestellinformationen

FW	- Paket	-Steckertyp	U/A	-55	-Fasertyp	-Faserlänge
	S: Stahl	0: Kein Connector	U: UPC	55: 1550 nm	9: 0,9-mm-Faser	005: 0.5+/-0.1m
	B: ABS-BOX	1: LC	A: APC		20:2,0 mm	01: 1.0+/-0.1m
	Andere	2: SC			30:2,0 mm	andere
		3: FC			Andere
		4: Andere

FAQ

F: Was bedeutet FWDM TX 1550 nm RX 1310 / 1490 nm?

A: Dieses FWDM-Gerät kann ein Signal von 1310 nm oder 1490 nm empfangen und gleichzeitig ein Signal von 1550 nm senden. Der Zweck besteht darin, mehrere Signale auf einer einzigen Faser zu übertragen.

F: Welche Datenübertragungsraten unterstützt FWDM TX 1550 nm RX 1310 / 1490 nm?

A: Das Gerät unterstützt verschiedene Datenübertragungsraten, einschließlich 1 Gbit/s, 10 Gbit/s, 40 Gbit/s und 100 Gbit/s usw.

F: Welche Rolle spielt FWDM TX 1550 nm RX 1310 / 1490 nm?

A: Das Gerät kann das Signal von 1310 nm oder 1490 nm vom Signal von 1550 nm trennen, um Intersignalinterferenzen zu reduzieren und die Signalqualität während der Übertragung zu verbessern.
