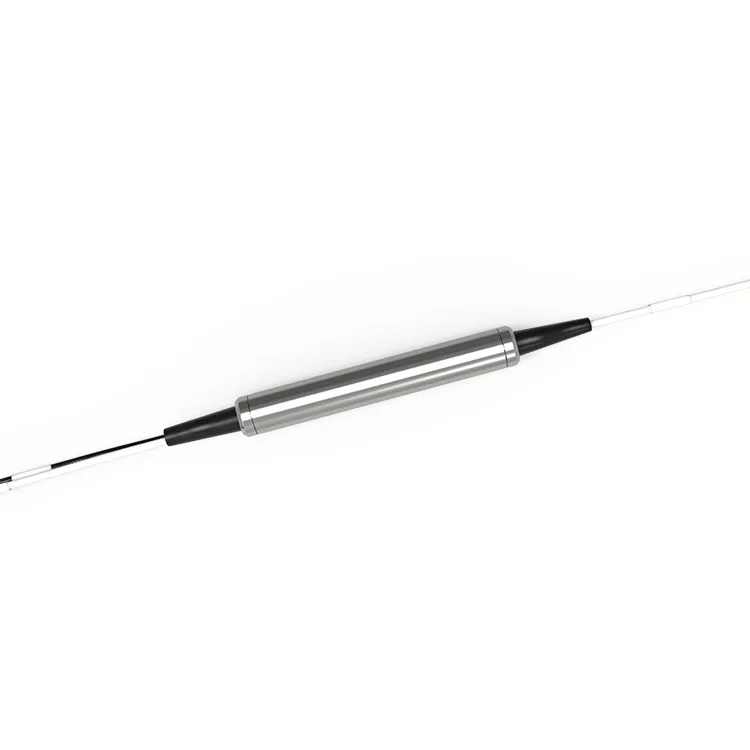

Passive 3-Port-50-GHz-DWDM-Filterkomponente

Die 3-Port-50-GHz-DWDM-Filterkomponente ermöglicht das Multiplexen und Demultiplexen mehrerer optischer Signale auf einer einzigen Faser unter Verwendung des ITU-Wellenlängenrasters. Einzelne Komponenten sind im ITU-Kanalabstand von 50 GHz verfügbar. Diese Technologie bietet die perfekte Lösung für Telekommunikationsunternehmen, Rechenzentren und Unternehmen auf der ganzen Welt.

Anfrage senden

Beschreibung

Technische Parameter

Produktdetails

Die 50-GHz-DWDM-Filterfrequenz von 50 GHz kann das optische Signal innerhalb der 50-GHz-Bandbreite abschirmen und modulieren. Die 50-GHz-DWDM-Filterkomponente mit 3 Anschlüssen kann als Einfügungs-, Extraktions- und Überwachungspunkt in einem Glasfaser-Kommunikationssystem verwendet werden. Die DWDM-Technologie kann mehrere optische Signale mit unterschiedlichen Wellenlängen gleichzeitig übertragen, was die Übertragungskapazität von Glasfaser-Kommunikationssystemen erheblich erhöht. 50-GHz-DWDM-Filter werden häufig in Zugangsnetzwerken, Metro-WDM-Systemen, Langstrecken-WDM-Systemen und Unternehmensnetzwerken eingesetzt.

Beliebte label: 3 Port 50 GHz DWDM Filter Passive Komponente, China 3 Port 50 GHz DWDM Filter Passive Komponente Hersteller, Lieferanten, Fabrik, Fixe Brennweite Linsen, optische Sender, Optische Empfänger, Infrarotlinsen, Fischaugenlinsen, Optische Komponenten für optischen Chitosan

Produktspezifikationen

Wellenlängenbereich	C- oder L-Band-ITU-Kanäle 186,6 bis 196,1 THz	Technologie	TFF (Dünnschichtfilter)
Durchlassbandbreite @ -0,5 dB	Größer als oder gleich 0,22 nm	Übertragung Durchlassbandwelligkeit	Kleiner oder gleich 0,40 dB
Übertragung Einfügen Verlust	Kleiner oder gleich 0,8 dB	Reflexions-Durchlassband Welligkeit	Kleiner oder gleich 0,20 dB
Reflexionseinfügungsverlust	Kleiner oder gleich 0,40 dB	Übertragung Isolation (adj. Kanal)	Größer oder gleich 20 dB
Übertragung Isolierung (nicht-adj. Kanal)	Größer oder gleich 45 dB	Reflexionsisolation	Größer oder gleich 12 dB
Polarisationsabhängig Verlust	Kleiner oder gleich 0,2 dB	Polarisationsmodus Streuung	Kleiner oder gleich 0,2ps
Richtwirkung	Größer oder gleich 50 dB	Rückflussverlust	Größer oder gleich 45 dB
Optische Belastbarkeit	Größer oder gleich 500	Temperatur	Betrieb: -40 bis +85 Grad Lagerung: -40 bis +85 Grad
Fasertyp	SMF-28e	Paketabmessungen	∮5,5 x L34 mm

Notiz:
1) Alle Spezifikationen basieren auf Geräten ohne Anschlüsse und sind für Wellenlänge, Polarisation und Temperatur garantiert.
2) PMD- und chromatische Dispersionswerte werden konstruktionsbedingt garantiert.3) Änderungen der Spezifikationen ohne vorherige Ankündigung vorbehalten.

Bestellinformationen

RD-D	- Paket	-Anschluss Typ	U/A	-Kanalplan	-Fasertyp	-Faserlänge	-50G
	S: Stahl	0: Kein Connector	U: UPC	C19	25: 250um Faser	005: 0.5+/-0.1m	50G:50GHz
	G:Glas	1: LC	A: APC	C20	90: 900um-Faser	01: 1.0+/-0.1m
		2: SC		C21		andere
		3: FC		andere
		4: Andere

Beispiel:RD-DS1U-C19-2505-50G: 3Port 50GHZ DWDM C19 1562.23nm LC/UPC 250um 0,5M Faserstahl.

FAQ

F: Was ist eine 3-Port-50-GHz-DWDM-ITU-Komponente?

A: Eine 50-GHz-DWDM-ITU-Komponente mit 3--Port ist eine Art optische Komponente, die das Multiplexen (Kombinieren) und Demultiplexen (Trennen) mehrerer Lichtwellenlängen innerhalb eines optischen Netzwerks ermöglicht. Es ist für den Betrieb innerhalb des ITU-Netzes (International Telecommunication Union) konzipiert, das eine Reihe von Standardwellenlängen für die Verwendung in der optischen Kommunikation festlegt.

F: Wie hoch ist die Einfügungsdämpfung einer 50-GHz-DWDM-ITU-Komponente mit 3-Port?

A: Die Übertragungsdämpfung einer {{0}}Port-50GHz-DWDM-ITU-Komponente beträgt typischerweise weniger als 0,8 dB; die Reflexionsdämpfung weniger als 0,40 dB.
