Beschreibung

Technische Parameter

Produkteigenschaften

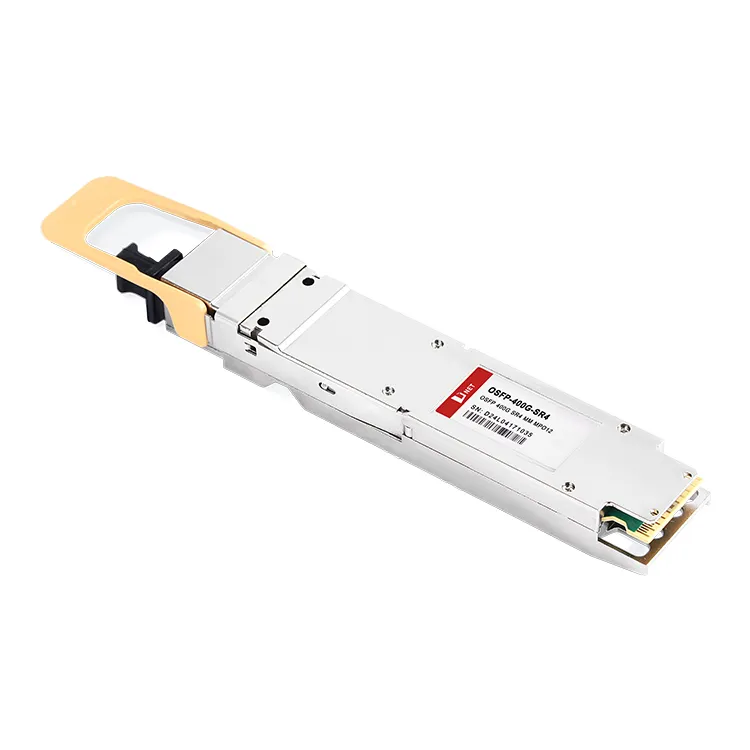

OSFP Seriell Optisch Schnittstelle
●4x100G PAM4 retimierte 400GAUI-4 elektrische Schnittstelle

● Aktives optisches Kabel
●4-Kanal-VCSEL-Arrays und 4-Kanal-PIN-Fotodetektor-Arrays
●Maximale Verbindungslänge von 60 m bei OM3 oder 100 m bei OM4

OSFP MSA-kompatibel
●Hot Pluggable OSFP-Formfaktor
● Entspricht der OSFP-Modulspezifikation Rev. 5.0
●Kompatibel mit CMIS 5.2

Unterstützung Protokoll
●Kompatibel mit IEEE 802.3db
●Entspricht IEEE 802.3ck

Niedrig Energieverbrauch
●Weniger als 8W im Temperaturbereich von 0 bis 70 Grad

Anwendungen

● 400GBASE-SR4 400G Ethernet
●Rechenzentrum

Beliebte label: 400g OSFP SR4 mm MPO12 optischer Transceiver, China 400g OSFP SR4 mm MPO12 optischer Transceiver Hersteller, Lieferanten, Fabrik, QSFP-40G-ZR4 SFP-10G-DWDM-C21-80

absolut beste Bewertungen

Parameter	Symbol	Mindest	Max	Einheit
Lagertemperatur	Ts	-40	85	.C
Gehäuse Betriebstemperaturtemperatur	Spitze	0	70	.C
Relativ Luftfeuchtigkeit (nicht kondensierend)	ABSCHNITT HR-V	15	85	%
Versorgungsspannung	Vcc	-0.5	3.6	V
Empfängerschadenschwelle, pro Fahrbahn	PRdmg	5		Dbm

Empfohlene Betriebsbedingungen

Parameter	Symbol	Mindest	Max	Einheit
Betriebsgehäusetemperaturatur	Spitze	0	70	.C
Relativ Luftfeuchtigkeit (nicht kondensierend)	ABSCHNITT HR-V	15	85	%
Versorgungsspannung	Vcc	3.135	3.465	V
Gesamt Energieverbrauch	PC	-	8	W
Versorgungsstrom pro Ende			2.55	A
Bisschen Rate	BR		425	Gbit/s
Faserlänge auf OM3 Geldmarktfonds			60	m
Faserlänge auf OM4 Geldmarktfonds			100	m
I2C Uhr Frequenz	0		400	Khz

Anmerkungen:

1. Unter der Bedingung einer Betriebsspannung von 3,465 V und einer Gehäusetemperatur von 70 Grad

Optische Schnittstelle des Senders

Parameter		Symbol	Mindest	Typisch	Max	Einheit
Datenrate pro Spur		DR		53.125		GBd
Modulationsformat			PAM4
Mittlere Wellenlänge1		λ	840	860	868	Nm
Effektive Spektralbreite		σ			0.6	Nm
Durchschnittliche Startleistung, jede Spur		Pavg	-4.6		4	Dbm
Optische Leistung OMA, jede Spur, max.		POMA	3.5			Dbm
OMAaußen, jede Spur min	max (TECQ, TDECQ)<1.8 dB		max [-2,6 , max(TECQ,TECQ) –4,4]			Dbm
OMAaußen, jede Spur min	1,8 < max. (TECQ, TDECQ) < 4,4 dB		max [-2,6 , max(TECQ,TECQ) –4,4]			Dbm
Sender und Streulichtblende (TDECQ), jede Spur		TDECQ			4.4	Db
Sender-Augenverschluss für PAM4 (TECQ), jede Spur		TECQ			4.4	Db
Extinktionsverhältnis		ÄH	2.5			Db
Senderleistungsabweichung, jede Spur					2.3	Dbm
Optische Rückflussdämpfungstoleranz		ORLT			14	Db
Optische Leistung für TX DEAKTIVIEREN					-30	Dbm
Eingekreister Fluss B2			Größer oder gleich 86 % bei 19 um Weniger als oder gleich 30 % bei 4,5 um
Eingekreister Fluss B2

Anmerkungen:

1. Definiert nach der Leistung des verwendeten Lasers.

2. Gemessen in Typ A1a.2 oder Typ A1a.3 oder A1a.4, 50-µm-Faser, gemäß IEC 61280-1-4

Optische Empfängerschnittstelle

Parameter		Symbol	Mindest	Typisch	Max	Einheit
Datenrate pro Spur		BR		53.125		GBD
Modulationsformat			PAM4
Mittlere Wellenlänge1		λ	842	885	948	Nm
Schadensschwelle			5			Dbm
Durchschnittliche Empfangsleistung, jede Spur			-6.4		4	Dbm
Empfangsleistung, jede Spur (OMAouter)						Dbm
Empfängerreflexion		Rr				dB
Empfängerempfindlichkeit, jede Spur1			RS=max (-4,6, TECQ –6,4)			Dbm
Beanspruchte Empfängerempfindlichkeit, jede Spur					-2	dBm
Rx-Sichtlinie	Behaupten		-15			Dbm
	Aufheben				-7.5	Dbm
	Hysterese		0.5		5	Db

Anmerkungen:

1. Die Empfängerempfindlichkeit ist informativ und wird für einen Sender mit einem TECQ-Wert definiert. Gemessen mit einem Konformitätstestsignal bei TP3 für BER=2.4E-4 Pre-FEC.

Bestellinformationen

Artikelnummer	Beschreibung
OSFP-400G-SR4	400G OSFP SR4, MPO12, 100 m, 850 nm, MMF

Häufig gestellte Fragen

F: Welche Art von Anschlüssen verwendet 400G OSFP SR4?

A: 400G OSFP SR4 verwendet MPO/MTP-Glasfaseranschlüsse, die eine höhere Dichte und schnellere Installationszeiten bieten.

F: Welche Datenraten kann 400G OSFP SR4 unterstützen?

A: 400G OSFP SR4 unterstützt eine Reihe von Datenraten, darunter 400G Ethernet, 200G Ethernet und 100G Ethernet. Dies macht es vielseitig und an eine Vielzahl von Netzwerkanforderungen anpassbar.
