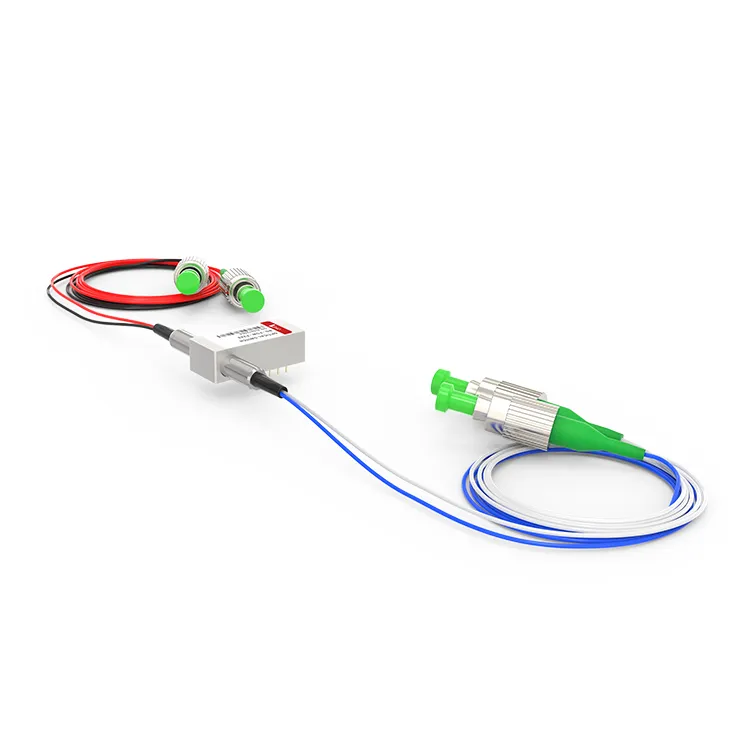

F2X2 OPTO Mechanischer optischer Schalter

F2X2 OPTO Mechanischer optischer Schalter
Der mechanische optische Schalter F2X2 ist ein vollständig mechanisches optisches Schaltergerät mit zwei Eingangsanschlüssen und zwei Ausgangsanschlüssen. Es übernimmt die mechanische Struktur, um die Umschaltung der optischen Signalführung zu realisieren, und schaltet das optische Signal durch mechanische Betätigung von einem Eingangsanschluss auf einen anderen Ausgangsanschluss um.

Anfrage senden

Beschreibung

Technische Parameter

Produktdetails

Der optomechanische Schalter F2X2 leitet oder blockiert das optische Eingangssignal, um den optischen Kanal mit der optischen Ausgangsfaser zu verbinden. Die verriegelte Version behält den ausgewählten optischen Pfad auch dann bei, wenn das Antriebssignal entfernt wird, während die nicht verriegelte Version bei einem Stromausfall standardmäßig entweder in die Ein- oder Aus-Position wechselt. Der mechanische optische Schalter F2X2 zeichnet sich durch eine Einfügungsdämpfung von weniger als 1,0dB und eine schnelle Reaktionszeit aus und ermöglicht das Schalten optischer Signale im Nanosekundenbereich und erfüllt damit die Anforderungen einer Hochgeschwindigkeitsübertragung.

Beliebte label: f2x2 optomechanischer optischer Schalter, China f2x2 optomechanischer optischer Schalter Hersteller, Lieferanten, Fabrik, peripheres Breakout -Kabel, Einfach zu installierter Pfad SFP+ Transceiver, 50G Telecom Transceiver, Bandbreitenintensive Netzwerk SFP+ Transceiver, Transceiver -Modul, Missionskritisches Netzwerk SFP+ Transceiver

Produktspezifikationen

Betriebswellenlänge	1240–1680 nm (SM)	Einfügedämpfung	Kleiner oder gleich 1,0dB
Wellenlängenabhängiger Verlust	Kleiner oder gleich 0,25 dB	Polarisationsabhängiger Verlust	Kleiner oder gleich 0,05 dB
Temperaturabhängiger Verlust	Kleiner oder gleich 0,20 dB	Rückflussverlust	SM Größer als oder gleich 55 dB
Übersprechen	SM Größer als oder gleich 70 dB	Schaltzeit	Kleiner oder gleich 8 ms
Wiederholbarkeit	Kleiner oder gleich ±0,02 dB	Haltbarkeit	Größer oder gleich 10⁷mal
Betriebsspannung	3 oder 5V	Schaltertyp	Nicht verriegelnd/verriegelnd
Betriebstemperatur	-20~+70 Grad	Lagertemperatur	－40~＋85 Grad
Optische Leistung	Weniger als oder gleich 500 mW	Dimension	27.0L×12,5B×8,4H mm

Pin-Konfigurationen

Typ	Optische Route	Elektrischer Antrieb				Zustandssensor
F2×2	Optische Route	Pin 1	Pin 5	Pin 6	Pin 10	Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Einrastend	P1-P4,P2-P3	--	--	GND	V＋	Schließen	Offen	Offen	Schließen
Einrastend	P1-P3,P2-P4	V＋	GND	--	--	Offen	Schließen	Schließen	Offen
Nicht verriegelnd	P1-P4,P2-P3	--	--	--	--	Schließen	Offen	Offen	Schließen
Nicht verriegelnd	P1-P3,P2-P4	V＋	--	--	GND	Offen	Schließen	Schließen	Offen

Mechanische Abmessungen (Einheit: mm)

Optische Route

Bestellinformationen

RD-FSW

-F2X2-

-Wellenlänge-

-Schaltertyp-

-Stromspannung-

-Fasertyp-

-Paket-

-Faserlänge-

-Stecker-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Speziell＝0

Verriegelung＝1

Nicht selbsthaltend＝2

MINI-Verriegelung＝3

MINI Nicht selbsthaltend＝4

Speziell＝0

3V=3

5V=5

Speziell＝0

SM28=1

50/125=5

62.5/125=6

Speziell＝0

Nackte Faser=1

900-um-Röhre=3

Speziell＝0

0.25m=1

0.5m=2

1.0m=3

Speziell＝0

Keine=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Duplex-LC=8

Speziell＝0

FAQ

F: Unterstützt der mechanische optische Schalter F2X2 die Fernbedienung?

A: Ja, zahlreiche optomechanische F2x2-Schalter bieten Fernsteuerungsfunktionen, die Fernschaltvorgänge und Statusüberwachung über eine Steuer- oder Kommunikationsschnittstelle ermöglichen.

F: Wie schnell schaltet die optomechanische Schaltung F2x2?

A: Der mechanische optische Schalter F2X2 verfügt über eine schnelle Reaktionszeit und ist in der Lage, optische Pfade innerhalb von Nanosekunden umzuschalten.
