Produktdetails

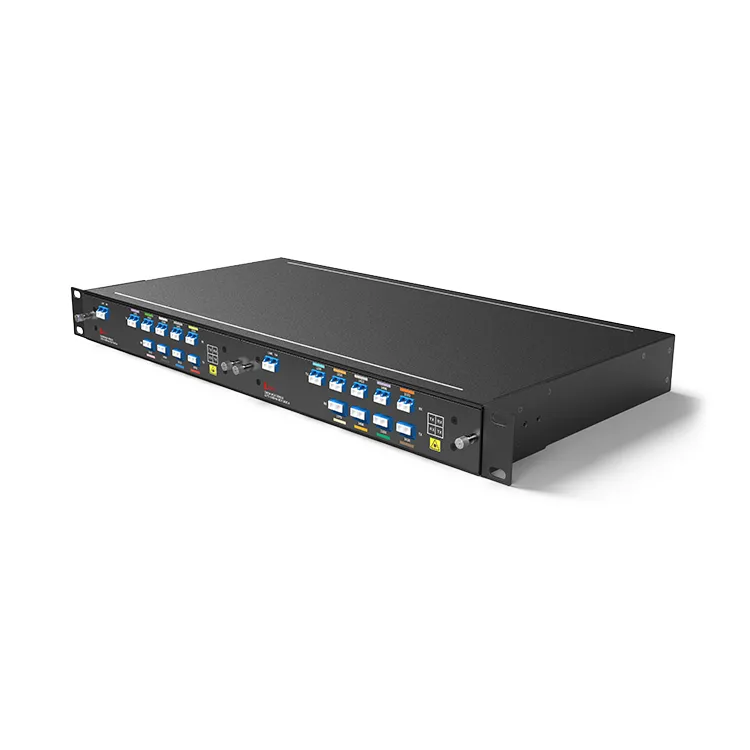

Das CWDM 9CH-Einzelfaser-1U-Rack ist ein passives Gerät, das in einen 1U-Rackraum passt. Es unterstützt neun verschiedene Verkehrskanäle über eine einzige Glasfaser und ermöglicht so eine bidirektionale Punkt-zu-Punkt-Übertragung. Die 9 Kanäle (18 Wellen) CWDM MUX/DEMUX müssen in abgestimmten Paaren verwendet werden, wobei einer unterschiedliche Wellenlängen sendet und der andere empfängt.
Produktpanel
Seite A Einzelfaser 9CH CWDM MUX/ DEMUX
Seite B Einzelfaser 9CH CWDM MUX/ DEMUX
Linienverbindung
9CH CWDM MUX DEMUX Einzelfaserübertragung
Beliebte label: Einzelfaser-CWDM-Mux und Demux 9-Kanal (18 Wellenlängen) 1U-Rack, China Einzelfaser-CWDM-Mux und Demux 9-Kanal (18 Wellenlängen) 1U-Rack-Hersteller, Zulieferer, Fabrik, Sfp-1g-erSFP-10G-CWDM-1470-80SFP-10G-DWDM-C21-40Qsfp28-2x50g-aocQSFP-40G-LR4QSFP28-100G-ZR4
Produktspezifikation
|
Wellenlänge |
1270-1610NM |
Kanalabstand |
20 nm |
|
Kanalpassband |
±6,5 nm |
Technologie |
TFF (Dünnschichtfilter) |
|
Einfügedämpfung |
Normal: Weniger als oder gleich 5,4 dB (Mit 8 Skip 0: Weniger als oder gleich 3.0dB) |
Verbindungsverlust (A+B) |
Normal: Weniger als oder gleich 6,2 dB (Mit 8 Skip 0: Weniger als oder gleich 4.0dB) |
|
Genauigkeit der Mittenwellenlänge |
±0.05nm |
Rückflussverlust |
Größer oder gleich 45 dB |
|
Richtwirkung |
Größer oder gleich 45 dB |
Polarisationsmodus Streuung |
Kleiner oder gleich 0. 1ps |
|
Polarisation Abhängiger Verlust |
Kleiner oder gleich 0,3 dB |
Kanalisolation |
Angrenzend Größer als oder gleich 30 dB Nicht angrenzend Größer als oder gleich 45 dB |
|
Stecker |
LC/UPC |
Temperatur |
Betrieb -40 bis 85 Grad Lagerung -40 bis 85 Grad |
|
Nettogewicht |
1U-Rack 3,5 kg |
Abmessungen (HxBxT) |
1U-Rack 44*440*230mm |
Hinweis: Mit Anschlüssen angegeben.
Bestellinformationen
|
Produkt-Nr. |
Produktbeschreibung |
|
CM18-1U01-2761-A |
CWDM MUX / DEMUX 9CH 18 Wellen (RX 1270, 1310, 1350, 1390, 1430, 1470, 1510, 1550, 1590 nm/ TX 1290, 1330, 1370, 1410, 1450, 1490, 1530, 1570, 1610 nm), Einzelfaser, LC/UPC, Plug-in LGX Box, IL Weniger als oder gleich 5,4 dB |
|
CD18-1U01-2761-B |
CWDM MUX / DEMUX 9CH 18 Wellen (RX 1290, 1330, 1370, 1410, 1450, 1490, 1530, 1570, 1610 nm/ TX 1270, 1310, 1350, 1390, 1430, 1470, 1510, 1550, 1590 nm) Mit Monitoranschluss, Einzelfaser, LC/UPC, Plug-in LGX Box IL Weniger als oder gleich 5,4 dB |
|
CM18-1U01-27S61-A |
CWDM MUX / DEMUX 9CH 18 Wellen (RX 1270, 1310, 1350, 1390, 1430, 1470, 1510, 1550, 1590 nm/ TX 1290, 1330, 1370, 1410, 1450, 1490, 1530, 1570, 1610 nm) Mit Monitoranschluss, Einzelfaser, LC/UPC, Plug-in-LGX-Box, IL Weniger als oder gleich 3,0 dB |
|
CD18-1U01-27S61-B |
CWDM MUX / DEMUX 9CH 18 Wellen (RX 1290, 1330, 1370, 1410, 1450, 1490, 1530, 1570, 1610 nm/ TX 1270, 1310, 1350, 1390, 1430, 1470, 1510, 1550, 1590 nm) Mit Monitoranschluss, Einzelfaser, LC/UPC, Plug-in-LGX-Box, IL Weniger als oder gleich 3,0 dB |
Hinweis: Wir unterstützen kundenspezifisches Design. Bitte kontaktieren Sie uns per E-Mail.
