Anwendungen
● 10GBASE-ZR/ZW-Ethernet
● SONET OC-192/SDH STM-64
● 10G-Fibre-Channel
● OTN OTU2e
Produktdetails

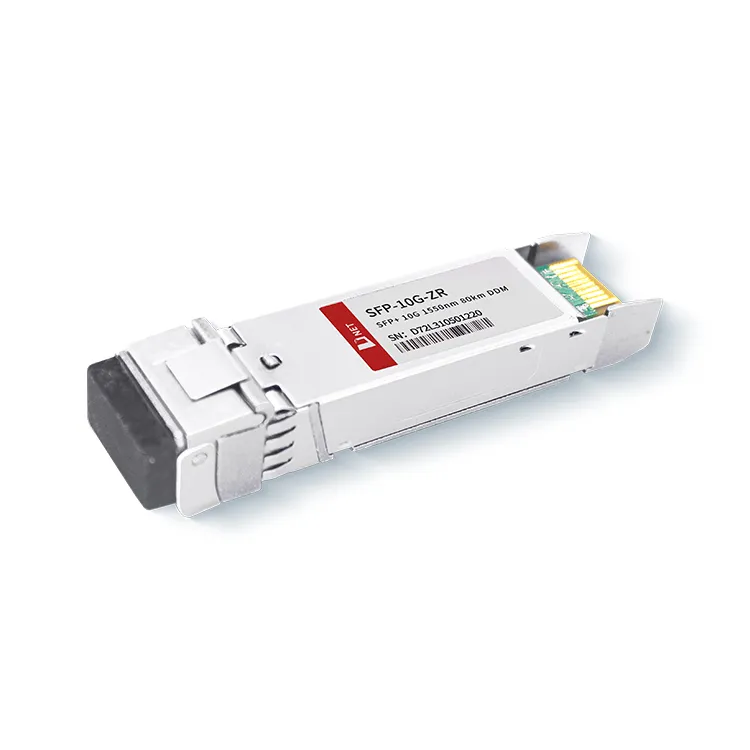

Das 10G SFP+ ZR 80KM-Transceivermodul von D-NET wandelt einen seriellen elektrischen Datenstrom mit 10 Gbit/s in ein optisches Ausgangssignal mit 10 Gbit/s um und umgekehrt und wandelt ein optisches Eingangssignal mit 10 Gbit/s zurück in serielle elektrische Daten mit 10 Gbit/s um Strom. Das Modul entspricht dem vollständig kompatiblen SFP-Formfaktor, bietet Hot-Plug-Fähigkeit, erleichtert die einfache Aufrüstung optischer Anschlüsse und sorgt für geringe elektromagnetische Interferenzen (EMI).
Beliebte label: SFP+10G ZR 1550 nm 80 km Transceiver-Modul, China SFP+10G ZR 1550 nm 80 km Transceiver-Modul Hersteller, Zulieferer, Fabrik, Sicherungsnetzwerk SFP+ Transceiver, Interoperabilitätspfad SFP+ Transceiver, Ersatznetzwerk SFP+ Transceiver, verwalteter Pfad SFP+ Transceiver, 10G SFP+ Transceiver, Upgrade Pfad SFP+ Transceiver
Absolute Höchstbewertungen
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
|
|
Lagertemperatur |
TS |
-40 |
+85 |
Grad |
||
|
Gehäusebetriebstemperatur |
Kommerziell |
TA |
0 |
70 |
Grad |
|
|
Industriell |
TA |
|||||
|
Maximale Versorgungsspannung |
Vcc |
-0.5 |
4 |
V |
||
|
Relative Luftfeuchtigkeit |
RH |
0 |
85 |
% |
||
Elektrische Eigenschaften
(TOP=0 bis 70 Grad, VCC=3.135 bis 3,465 Volt)
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
Notiz |
|
Versorgungsspannung |
Vcc |
3.135 |
3.465 |
V |
||
|
Versorgungsstrom |
Icc |
500 |
mA |
|||
|
Stromverbrauch |
P |
1.8 |
W |
|||
|
Senderbereich |
||||||
|
Eingangsdifferenzimpedanz |
RIn |
100 |
Ω |
1 |
||
|
Tx-Eingang Single-Ended-DC-Spannungstoleranz (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differenzeingangsspannungshub |
Vin, S |
180 |
700 |
mV |
2 |
|
|
Sendesperrspannung |
VD |
2 |
Vcc |
V |
3 |
|
|
Sendefreigabespannung |
VDE |
Vee |
Vee+0.8 |
V |
||
|
Empfängerbereich |
||||||
|
Single-Ended-Ausgangsspannungstoleranz |
V |
-0.3 |
4 |
V |
||
|
Rx-Ausgangsdifferenzspannung |
Vo |
300 |
850 |
mV |
||
|
Anstiegs- und Abfallzeit des Rx-Ausgangs |
Tr/Tf |
30 |
PS |
4 |
||
|
LOS-Fehler |
VLOS-Fehler |
2 |
VccGASTGEBER |
V |
5 |
|
|
LOS Normal |
VLOS-Norm |
Vee |
Vee+0.8 |
V |
5 |
|
Optische Parameter
(TOP=0 bis 70 Grad, VCC=3.135 bis 3,465 Volt)
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
Notiz |
|
Senderbereich |
||||||
|
Mittenwellenlänge |
λt |
1530 |
1550 |
1565 |
nm |
|
|
spektrale Breite |
△λ |
0.3 |
nm |
|||
|
Durchschnittliche optische Leistung |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Optische Leistung OMA |
Poma |
-2.1 |
dBm |
|||
|
Laser ausgeschaltet |
Poff |
-30 |
dBm |
|||
|
Aussterbeverhältnis |
ER |
8.2 |
dB |
|||
|
Strafe für Senderstreuung |
TDP |
3.0 |
dB |
2 |
||
|
Relatives Intensitätsrauschen |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleranz der optischen Rückflussdämpfung |
21 |
dB |
||||
|
Empfängerbereich |
||||||
|
Mittenwellenlänge |
λr |
1260 |
1600 |
nm |
||
|
Empfängerempfindlichkeit |
Sen |
-23 |
dBm |
4 |
||
|
Gestresste Sensibilität (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los Hysterese |
LOSH |
0.5 |
dB |
|||
|
Überlast |
Sa |
-7 |
dBm |
5 |
||
|
Reflexionsgrad des Empfängers |
Rrx |
-26 |
dB |
|||
Notiz
1. 12 dB Reflexion.
2. Die Angaben zur durchschnittlichen Leistung dienen nur der Information gemäß IEEE802.3ae.
3. Die TWDP-Zahl erfordert, dass das Host-Board SFF-8431kompatibel ist. TWDP wird mithilfe des Matlab-Codes berechnet, der in Abschnitt 68.6.6.2 von IEEE802.3ae bereitgestellt wird.
Bestellinformationen
|
Teilenummer |
Beschreibung |
|
SFP-10G-ZR |
10G SFP+ ZR 80KM Transceiver-Modul, Hot-Plug-fähig, Duplex LC, +3,3 V, 1550 nm EML und APD, Einzelmodus |
FAQ
1. Wie groß ist die Reichweite von 10G ZR?
A: Für die 10G 80KM 1550 nm optische Ausgangsleistung und Wellenlänge (1550 nm) werden auf optischen Spektrumanalysatoren überprüft. Die maximale Reichweite von 80 km über ein tatsächliches (nicht simuliertes) SMF-Singlemode-Glasfaserkabel.
2. Was ist der Unterschied zwischen SFP ER und ZR?
A: SFP-10G-ER erreicht eine Übertragungsdistanz von bis zu 40 km über eine Singlemode-Glasfaser. Der SFP-10G-ZR hat eine Wellenlänge von 1550 nm, unterstützt eine Übertragungsentfernung von bis zu 80 km auf einer Standard-Singlemode-Glasfaser und wird häufig in 10GBASE-ZR/ZW-Ethernet und 10G-Glasfaserkanälen verwendet.
3. Was ist der optische Sendeleistungsbereich für 10G ZR SFP?
A: Die maximale optische Sendeleistung des 10G 80KM 1550-nm-Moduls von D-NET beträgt 4,0 dBm und ein Minimum beträgt 0 dBm.
