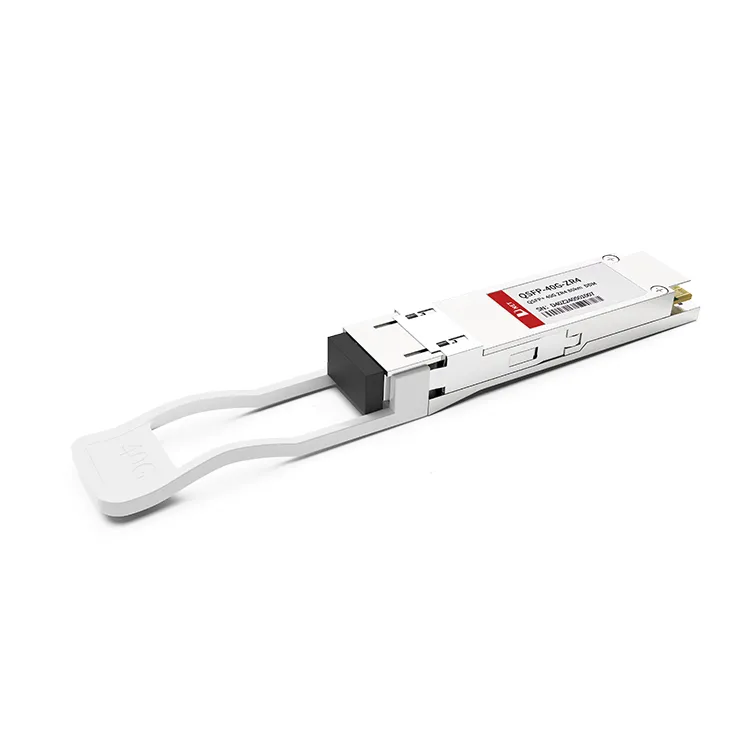

40G QSFP+ ZR4 80Km 1310 nm optischer LC-Transceiver
40G QSFP+ ZR4 80KM-Transceivermodul für 80 km optische Übertragung, verfügt über 4 unabhängige Sende- und Empfangskanäle, QSFP+ 40G 80KM enthält einen Duplex-LC-Stecker für die optische Schnittstelle und einen 38--Pin Stecker für die elektrische Schnittstelle.
Anfrage senden
Beschreibung
Technische Parameter



Anwendungen



● Rack zu Rack
● Ata-Center-Switches und Router
● U-Bahn-Netze
● Switches und Router
● 40G BASE-ZR4



Produktdetails



Der 40G ZR4 80KM nutzt die optische Übertragungstechnologie Wave Division Multiplexing (WDM), um vier 10G-Dateneingangskanäle in vier optische WDM-Signalkanäle umzuwandeln, die dann in einer einzigen optischen Faser kombiniert werden, um eine optische Gesamtübertragungsrate von zu erreichen 40 Gbit/s.



Beliebte label: QSFP+ 40G ZR4 80KM-Transceivermodul, China QSFP+ 40G ZR4 80KM-Transceivermodulhersteller, Zulieferer, Fabrik, SFP-Transceiver in Industriequalität, Pin Photodioden, Speichergerät Breakout -Kabel, Missionskritisches Netzwerk SFP+ Transceiver, Computerkabel, datenintensiver Netzwerk-SFP+ Transceiver

Absolute Höchstbewertungen



Parameter

Symbol

Min.

Typisch

Max.

Einheit

Lagertemperatur

TS

-40



+85

Grad

Versorgungsspannung

VCCT, R

-0.5



4

V

Relative Luftfeuchtigkeit

RH

0



85

%



Empfohlene Betriebsumgebung



Parameter

Symbol

Min.

Typisch

Max.

Einheit

Gehäusebetriebstemperatur

TC

0



+70

Grad

Versorgungsspannung

VCCT, R

+3.13

3.3

+3.47

V

Versorgungsstrom

IStGH



1000

mA

Verlustleistung

PD



3.5

W



Elektrische Eigenschaften



(OBEN=0 bis 70 Grad, VCC=3,13 bis 3,47 Volt)

Parameter

Symbol

Min

Typ

Max

Einheit

Notiz

Datenrate pro Kanal



-

10.3125

11.2

Gbit/s



Stromverbrauch



-

2.5

5

W



Versorgungsstrom

Icc



0.75

1.3

A



Steuer-E/A-Spannung hoch

VIH

2.0



Vcc

V



Steuer-E/A-Spannung niedrig

VIL

0



0.7

V



Inter-Channel-Skew

TSK



150

Ps



RESETL-Dauer



10



Uns



RESETL Deaktivierungszeit



100

MS



Einschaltzeit



100

MS



Sender

Single-Ended-Ausgangsspannungstoleranz



0.3



4

V

1

Gleichtaktspannungstoleranz



15



mV



Eingangsdifferenzspannung übertragen

VI

150



1200

mV



Differenzimpedanz des Sendeeingangs

ZIN

85

100

115



Datenabhängiger Eingabe-Jitter

DDJ



0.3



Benutzeroberfläche



Empfänger

Single-Ended-Ausgangsspannungstoleranz



0.3



4

V



Rx-Ausgangsdifferenzspannung

Vo

370

600

950

mV



Anstiegs- und Abfallspannung des Rx-Ausgangs

Tr/Tf



35

PS

1

Totaler Jitter

TJ



0.3



Benutzeroberfläche



Hinweis: 20-80 %



Optische Parameter



(TOP {{0}} bis 70 Grad, VCC=3,0 bis 3,6 Volt)

Parameter

Symbol

Min

Typ

Max

Einheit

Ref.

Sender

Wellenlängenzuordnung

L0

1294.53

1295.56

1296.59

nm



L1

1299.02

1300.05

1301.09

nm



L2

1303.54

1304.58

1305.63

nm



L3

1308.09

1309.14

1310.19

nm



Nebenmodus-Unterdrückungsverhältnis

SMSR

30

-

-

dB



Gesamte durchschnittliche Startleistung

PT



-

10.5

dBm



Durchschnittliche Startleistung, jede Spur



+4

-

7

dBm



Übertragen Sie OMA pro Spur

TxOMA

0.3



5.0

dBm



Unterschied in der Startleistung zwischen zwei beliebigen Bahnen (OMA)



4.7

dBm



Senderstreuungsstrafe pro Spur

TDP



2.6

dB



Aussterbeverhältnis

ER

5.5

6.5



dB



Definition der Sender-Augenmaske {X1, X2, X3, Y1, Y2, Y3}



{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}



Toleranz der optischen Rückflussdämpfung



-

-

20

dB



Durchschnittlicher Start-Power-OFF-Sender, jede Spur

Poff



-30

dBm



Relatives Intensitätsrauschen

Rin



-128

dB/Hz

1

Toleranz der optischen Rückflussdämpfung



-

-

12

dB



Empfänger

Schadensschwelle

THd

0



dBm

1

Durchschnittliche Leistung am Empfängereingang, jede Spur

R

-24



-6

dBm



Empfangen Sie auf jeder Spur eine elektrische obere Grenzfrequenz von 3 dB



12.3

GHz



RSSI-Genauigkeit



-2



2

dB



Reflexionsgrad des Empfängers

Rrx



-26

dB



Erhalten Sie Strom (OMA) für jede Spur



-

-

-4

dBm



Empfangen Sie auf jeder Spur eine elektrische obere Grenzfrequenz von 3 dB



12.3

GHz



LOS De-Assert

LOSD



-25

dBm



LOS-Bestätigung

LOSA

-35



dBm



LOS-Hysterese

LOSH

0.5



dB



Hinweis: 12 dB Reflexion



Bestellinformationen



Teilenummer

Beschreibung

QSFP-40G-ZR4

40G QSFP+ ZR4 80KM-Transceivermodul mit vollständiger digitaler Echtzeit-Diagnoseüberwachung und Aufreißlasche



FAQ



1. Welcher Transceiver kann 40 Gbit/s unterstützen?

A: Der QSFP+ 40G 80KM ist wahrscheinlich der am weitesten verbreitete und beliebteste 40G-Transceiver und ermöglicht eine optische Übertragungsverbindung von 80 km.



2. Kann Singlemode-Glasfaser 40G unterstützen?

A: Singlemode-Lichtwellenleiter eignen sich für die Übertragung über große Entfernungen, oft auch zur Überbrückung größerer Regionen. Das optische 40G-Modul kann einen Singlemode-Glasfaseranschluss wie die LC-Schnittstelle verwenden.



3. Was ist der Unterschied zwischen QSFP28 und QSFP+?

A: QSFP+ unterstützt Datenraten von bis zu 40 Gigabit pro Sekunde (Gbit/s) pro Port. QSFP28 unterstützt Datenraten von bis zu 100 Gbit/s pro Port und ermöglicht so eine schnellere Übertragung.
