Produktdetails

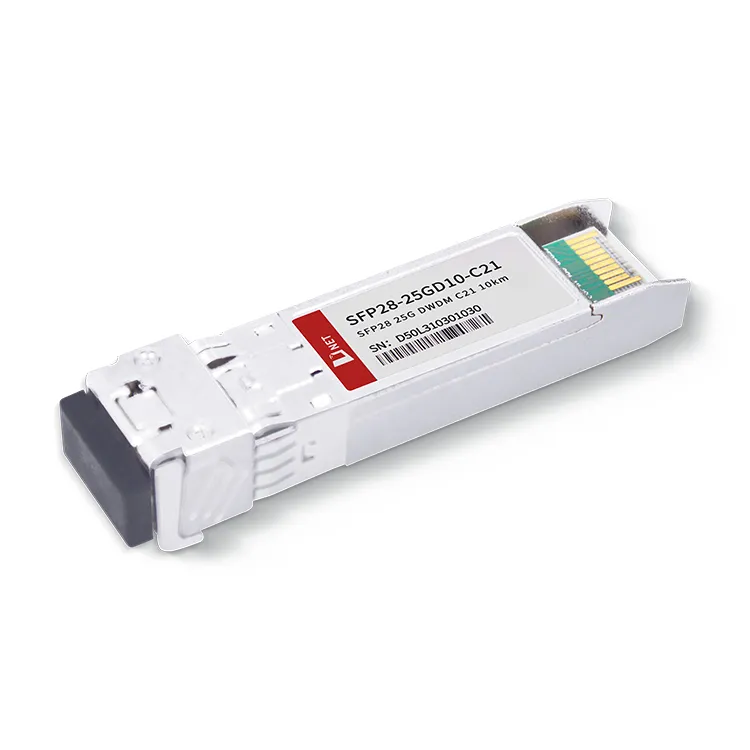

Das 25G DWDM C21 10KM-Transceivermodul von D-net enthält eine hochintegrierte optische Unterbaugruppe, die einen DWDM-EML-Laser, eine MCU-Steuereinheit und einen Vorverstärker umfasst. Das 25G SFP28 DWDM 10KM-Modul wurde speziell für die Verwendung mit Singlemode-Glasfaser entwickelt und arbeitet mit einer Nennwellenlänge innerhalb des 100-GHz-ITU-Netzes unter Verwendung einer C-Band-DWDM-Wellenlänge. Es wird häufig in 25G-Ethernet- und CPRI-10-Anwendungen eingesetzt.
Beliebte label: SFP28 DWDM C21 10KM-Transceivermodul, China SFP28 DWDM C21 10KM-Transceivermodulhersteller, Zulieferer, Fabrik, SFP28-DWDM-C21SFP28-25G-LRSFP28-25G-SRSFP28-CWDM-1270
|
Parameter |
Symbol |
Min |
Max |
Einheit |
|
Versorgungsspannung |
Vcc |
-0.5 |
4.5 |
V |
|
Lagertemperatur |
Ts |
-40 |
+85 |
Grad |
|
Betriebsfeuchtigkeit |
- |
5 |
85 |
% |
Absolute Höchstbewertungen
|
Parameter |
Symbol |
Min |
Max |
Einheit |
|
Versorgungsspannung |
Vcc |
-0.5 |
4.5 |
V |
|
Lagertemperatur |
Ts |
-40 |
+85 |
Grad |
|
Betriebsfeuchtigkeit |
- |
5 |
85 |
% |
Empfohlene Betriebsbedingungen
|
Parameter |
Symbol |
Min |
Typisch |
Max |
Einheit |
|
Betriebsgehäusetemperatur |
Tc |
0 |
+70 |
Grad |
|
|
Stromversorgungsspannung |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Stromversorgungsstrom |
Icc |
700 |
mA |
||
|
Datenrate |
25.78 |
Gbit/s |
Optische und elektrische Eigenschaften
|
Parameter |
Symbol |
Min |
Typisch |
Max |
Einheit |
Notizen |
||
|
Sender |
||||||||
|
Mittenwellenlänge |
λc |
1528.77 |
1563.05 |
nm |
||||
|
Spektrale Breite (-20dB) |
Δλ |
1 |
nm |
|||||
|
Nebenmodus-Unterdrückungsverhältnis |
SMSR |
30 |
- |
dB |
||||
|
Durchschnittliche Ausgangsleistung |
Paus |
-1 |
+6 |
dBm |
1 |
|||
|
Aussterbeverhältnis |
ER |
6 |
dB |
|||||
|
Dateneingabe-Schwingungsdifferential |
VIN |
180 |
850 |
mV |
2 |
|||
|
Eingangsdifferenzimpedanz |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
TX deaktivieren |
Deaktivieren |
2.0 |
Vcc |
V |
||||
|
Aktivieren |
0 |
0.8 |
V |
|||||
|
TX-Fehler |
Fehler |
2.0 |
Vcc |
V |
||||
|
Normal |
0 |
0.8 |
V |
|||||
|
Empfänger |
||||||||
|
Mittenwellenlänge |
λc |
1510 |
1570 |
nm |
||||
|
Empfängerempfindlichkeit |
-15 |
dBm |
3 |
|||||
|
Überlastung des Empfängers |
2 |
dBm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-16 |
dBm |
|||||
|
LOS-Bestätigung |
LOSA |
-35 |
dBm |
|||||
|
LOS-Hysterese |
0.5 |
dB |
||||||
|
Datenausgabe-Swing-Differenz |
Vaus |
300 |
900 |
mV |
4 |
|||
|
LOS |
Hoch |
2.0 |
Vcc |
V |
||||
|
Niedrig |
0.8 |
V |
||||||
Hinweise:
1. Die optische Leistung wird in SMF eingespeist.
2. PECL-Eingang, intern AC-gekoppelt und terminiert.
3. Gemessen mit einem PRBS 231-1-Testmuster bei 25,78 Gbit/s, BER kleiner oder gleich 5E-5.
4. Intern AC-gekoppelt.
Bestellinformationen
|
Teilenummer |
Beschreibung |
|
SFP28-25GD10-C21 |
25,78 Gbit/s 25G DWDM C21 10KM-Transceivermodul, 10 km Reichweite für SMF |
FAQ
1. Welche Geschwindigkeiten unterstützt SFP28?
A: Der optische SFP 28-Transceiver verfügt über eine Übertragungsrate von 25 Gbit/s und verwendet einen LC-Anschluss.
2. Wie schnell ist 25GbE?
A: 25GbE bietet einen einfacheren Weg zu Ethernet-Geschwindigkeiten von 50 Gbit/s, 100 Gbit/s und mehr. Mit zunehmender Reife der 25G-Technologie können Benutzer einen nahtlosen Betrieb zwischen den Hauptkomponenten innerhalb des Rechenzentrumsnetzwerks erreichen.
